L’intercooler WAGNER Tuning EVO3 / EVO3X – 200001136 pour Audi TTRS 8S – 2.5 TFSI EVO

Cet article avait été publié en 2018 sur le blog et voici une grosse mise à jour au sujet de cet intercooler (WAGNER Tuning EVO3 200001136) pour l’AUDI TTRS 8S équipée du moteur 5 cylindres TFSI 400cv.

L’idée de base était de vous proposer en téléchargement le PDF d’installation créé par WAGNER. Alors voici une mise à jour avec plus de détails, de photos concernant cet intercooler gros volume.





Informations / Caractéristiques Intercooler 200001136 pour Audi TTRS 8S – 2.5 TFSI EVO

• Type : Intercooler gros volume
• Marque : WAGNER
• Référence :
  • 200001136.S : en dessous de 600cv

  • 200001136.X : au dessus de 600cv
• Moteur compatible : 2.5 TFSI EVO
• Uniquement TTRS 8S

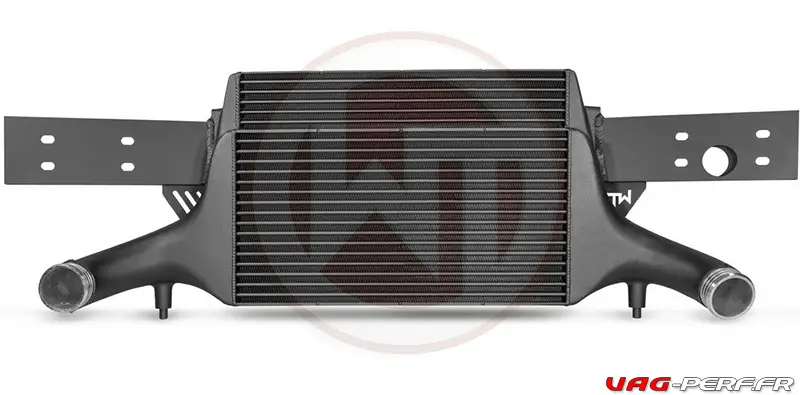

L’intercooler WAGNER TUNING EVO3 200001136 pour Audi TTRS 8S – 2.5 TFSI EVO

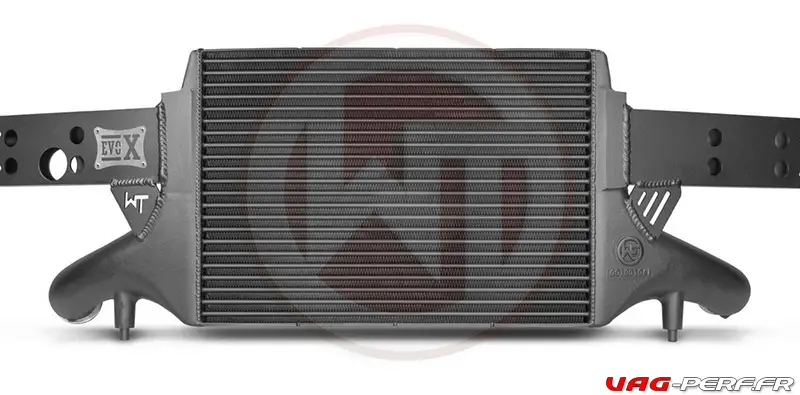

Ce qu’il faut savoir concernant cet INTERCOOLER c’est qu’il existe dans 2 versions : la version STANDARD et une version EVO.X prévue pour les préparations moteur au dela de 600cv !

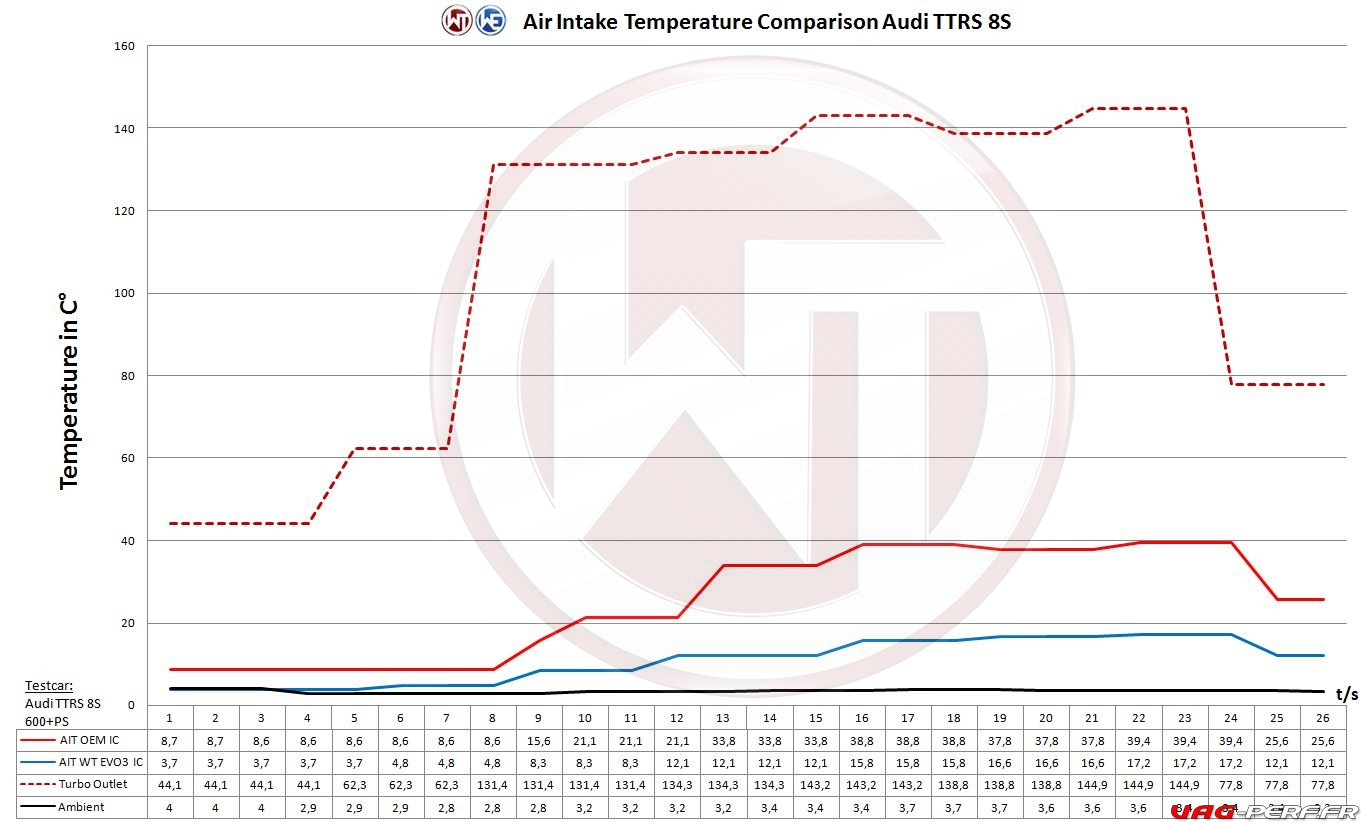

En effet, le moteur 2.5 TFSI EVO de 400cv passe rapidement le cap des 600cv lors des grosses préparations et les IAT s’envolent rapidement avec l’intercooler d’origine.

D’ailleurs, l’intercooler STANDARD référence 200001136 EVO de WAGNER ne fait pas l’affaire, malgré ses dimensions importantes de 515mm x 367mm x 95mm soit un volume de plus de 16.500cm³ !

Le but d’un intercooler gros volume c’est d’offrir une surface de refroidissement plus importante que celle d’origine …. et ici on a une augmentation de 84% de surface et un volume d’air de suralimentation 101% plus important par rapport au refroidisseur intermédiaire d’origine.

Vous l’aurez compris, cet intercooler est prévu pour les grosses préparations moteur !



Nos ingénieurs ont augmenté la taille et l’efficacité du noyau de l’intercooler, et ont amélioré la conception du réservoir final pour éliminer tout goulot d’étranglement d’origine, ce qui permet d’augmenter le débit et les propriétés de refroidissement de la charge.

Ce refroidisseur intermédiaire de l’Audi RS3 utilise notre noyau de refroidisseur intermédiaire de compétition WAGNERTUNING, qui a été primé et fabriqué spécialement pour cette application. Construit à partir de tubes et d’ailettes de la plus haute qualité avec des turbulateurs intérieurs combinés à des réservoirs d’extrémité en aluminium moulé optimisés par CFD pour le meilleur flux d’air interne possible.

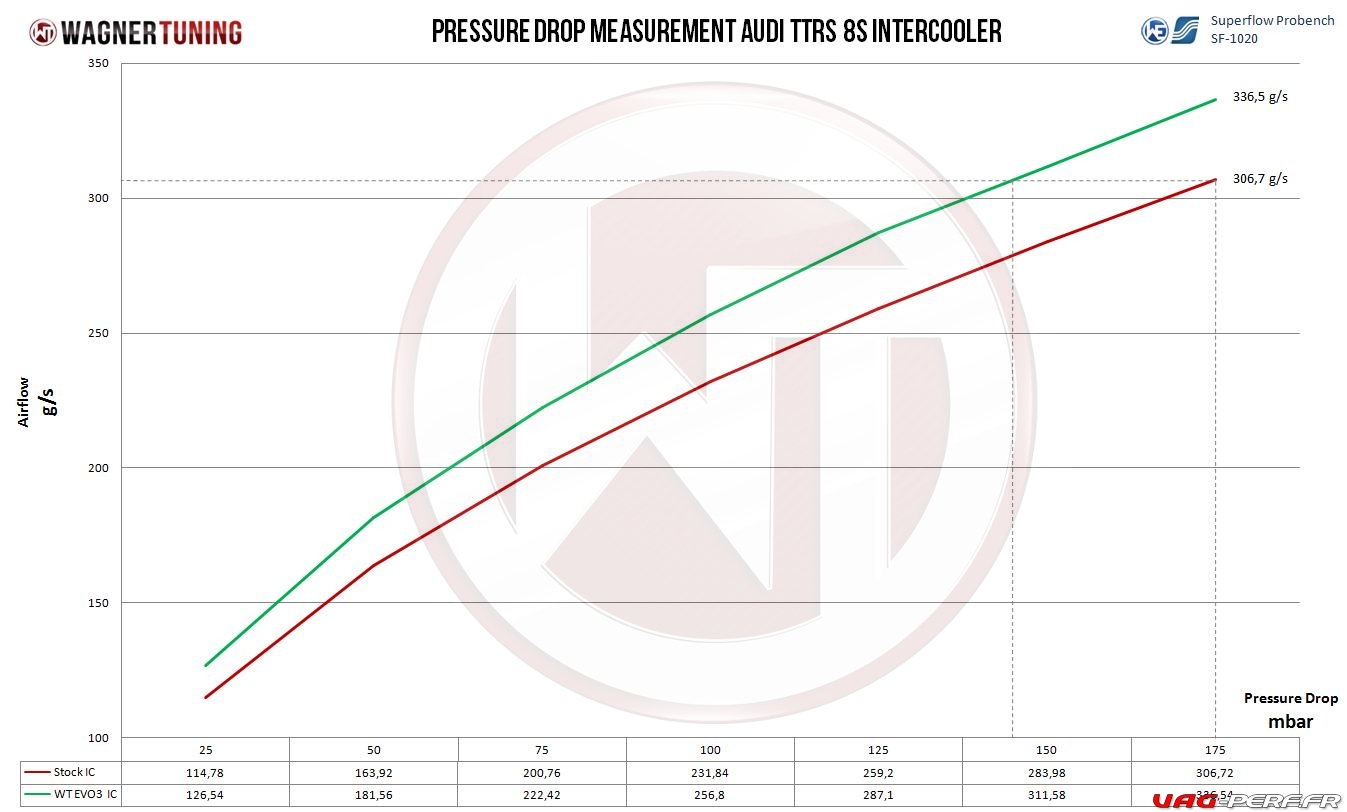

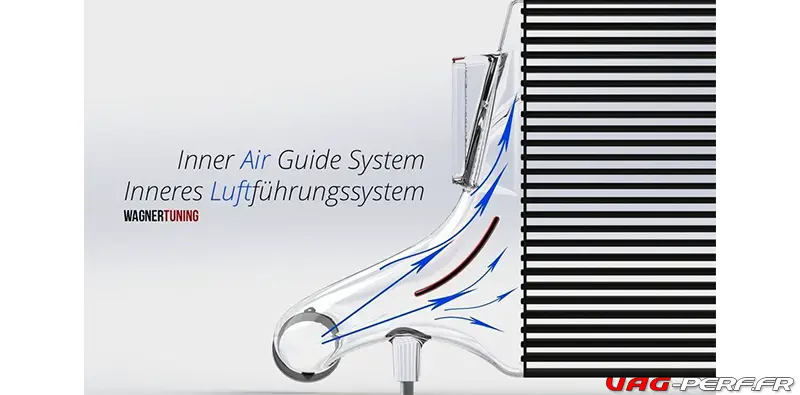

Avec l’aide de guides d’air supplémentaires, l’entrée intérieure, un remplissage uniforme de l’intercooler est fourni. Le résultat est d’excellentes propriétés de refroidissement avec une chute de pression minimale. Ce kit est donc tout à fait adapté à la compétition.

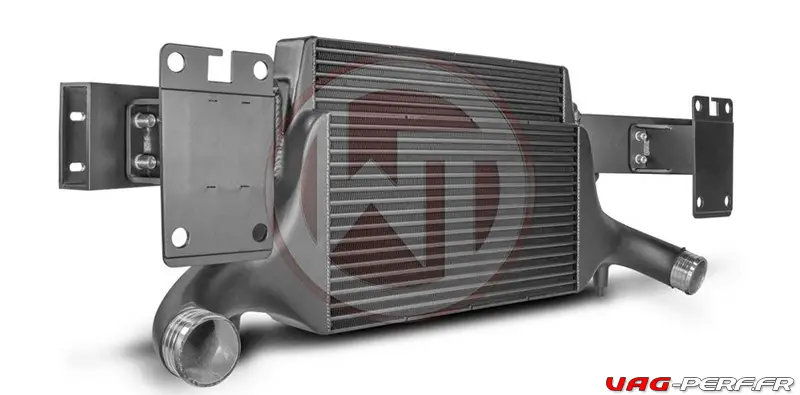

L’intercooler et la traverse d’origine forment une unité stable et ne pèse que 11,7 kg. Il est monté sur les points de fixation d’origine et est facile à réaliser (de simples ajustements sont nécessaires – vérifier les instructions de montage). Refroidissement optimal de l’air chargé avec une nette augmentation des performances ! Entrées et sorties de 68mm.

Comparatif Origine vs WAGNER TUNING

Intercooler OEM :

• surface de refroidissement 1024cm²(158,7Inch²)
• Volume d’air de charge 8,2L (500,4Inch³)

WT EVO 3 Competition :

• surface de refroidissement 1890cm² (293Inch²)
• volume de l’air de suralimentation 16,5L (1006,9Inch³)

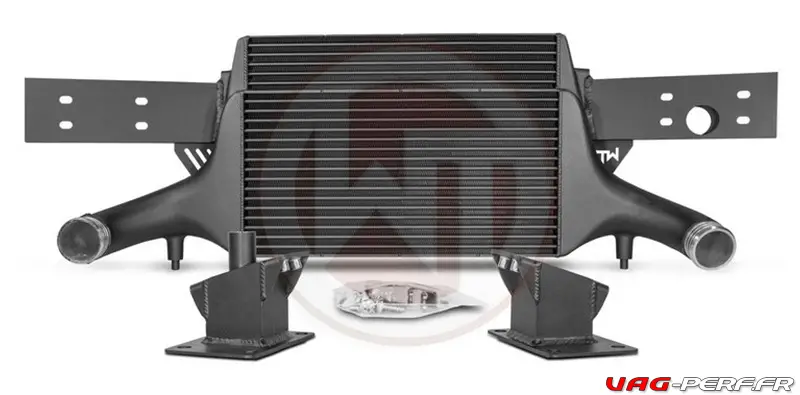

le kit est livré avec :

• 1 intercooler avec traverse
• 1 matériel de montage
• 1 notice d’installation
• 1 certification TÜV (*seulement pour les voitures non-OPF)



PDF d’installation pour l’intercooler WAGNER 200001136

• Notice de montage ou d’installation
• Crée par : WAGNER Tuning
• Format : PDF
• Concerne : L’intercooler WAGNER Tuning EVO3 200001136

Compatible avec :

• Audi TTRS 8S

Informations :

• Référence fabricant : 200001136
• Lien fabricant : http://www.wagner-tuningshop.de/product/audi/audi-ttrs/competition-ladeluftkuehler-kit-evo-3-audi-ttrs-8s-200001136.html
• Tutoriel d’installation PDF : 200001136_Installation Instruction Audi TTRS8S EVO3 LLK Kit
