Dossier Intercooler plateformes MQB et moteurs 2.0 TSI EA888 GEN3

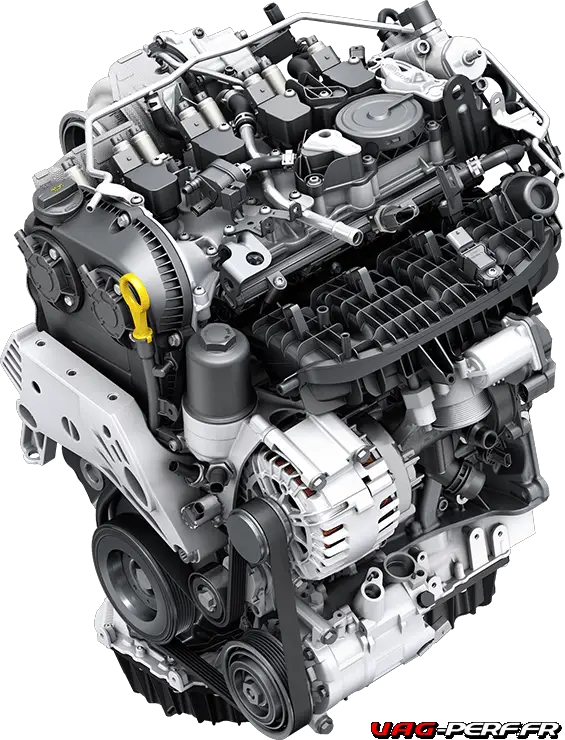

Vous possédez un véhicule du groupe Audi / Volkswagen basé sur la plateforme MQB, équipé du moteur 2.0 TSI GEN 3, aussi connu sous le code EA888 et êtes à la recherche de quelques informations sur les intercoolers ? C’est donc qu’une préparation moteur est sans doute envisagée, un Stage 2 peut être ou même un stage 3 avec un turbo hybride ou encore un gros turbo. En effet, si vous comptez faire une reprogrammation moteur et augmenter la puissance moteur, le remplacement de l’intercooler d’origine par un intercooler performance ou aussi appelé intercooler gros volume est un des points les plus importants tout comme la descente de turbo. Vous devez y prêter la plus grande attention afin de maintenir de bonnes températures d’admission, car une fois la reprogrammation effectuée, les températures d’admission sont bien plus élevées.

Voici un dossier complet sur les Intercoolers présents sur le marché de la pièce performance pour votre préparation moteur. Ainsi, si vous avez une Volkswagen Golf 7R, Gti, Clubsport, une Seat Leon Cupra 5F, une Skoda Octavia VRS ou encore une Audi S3 8V, une Audi TT/TTS, accrochez vos ceintures ! Que vous souhaitiez passer en Stage 1, Stage II ou encore Stage III vous trouverez de très nombreuses informations ici !

Sommaire

Dans ce dossier, je vais vous présenter les différents intercoolers présents sur le marché de la pièce performance, les intercoolers montés d’origine comme celui de la Golf 7R / Audi S3 8V avec les références ETKA, quelques photos comparatives afin que vous puissiez voir la différence entre l’intercooler de la Gti et celui de la R, Gti vs Wagner Tuning mais aussi des comparatifs de volumes et de performances pure ! En prime quelques schémas, tutoriels et bonnes adresses !

• Références des pièces d’Origine VW GOLF 7 Gti et 7R
• Photos comparatives
• vue d’ensemble du système d’intercooler sur le le 2.0 TFSI
• Intercooler IE (Performance By IE)
• Intercooler Forge Motorsport
• Intercooler WAGNER Tuning
• Intercooler AMS Performance
• Intercooler APR
• Intercooler Unitronic
• Intercooler REVO Technic
• Intercooler CTS Turbo
• Achat en ligne

Références OEM : les pièces montées  d’origine

Si vous ne voulez pas vous ruiner avec un intercooler à plus de 1000€, des solutions existent et permettent d’avoir un très bon rapport qualité prix pour un stage 2 classique par exemple comme l’installation de l’intercooler de la Golf R

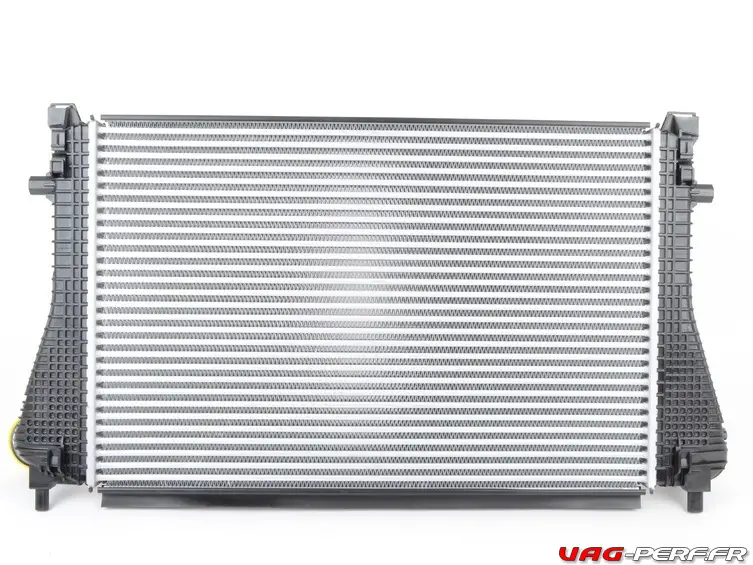

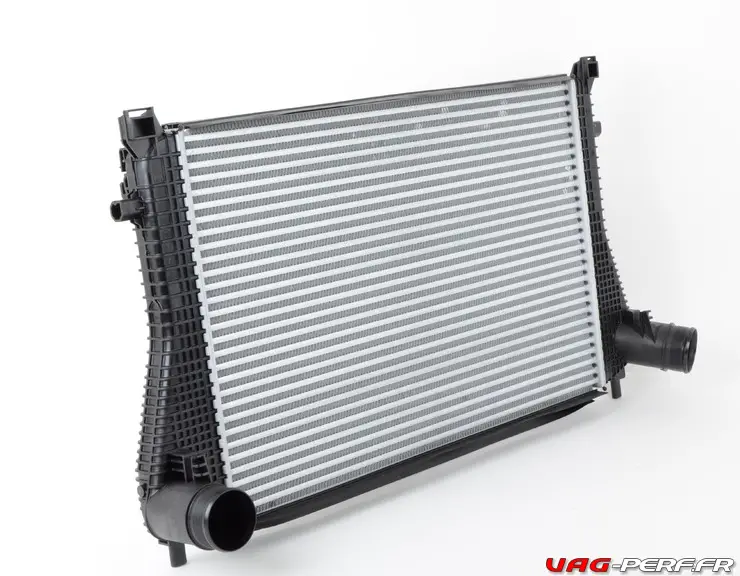

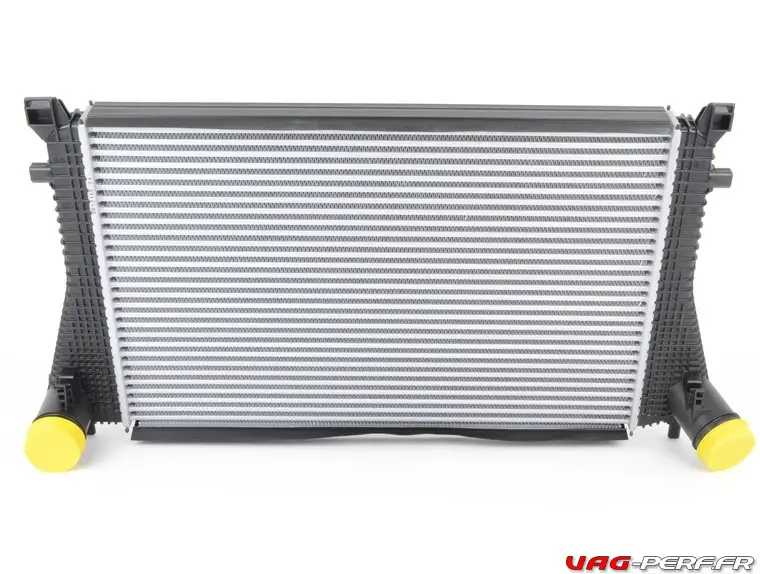

L’Intercooler de la Golf 7 R

Cet intercooler a pour référence ETKA : 5Q0145803S et se situe dans des tarifs proches des 250€. Contrairement à l’intercooler de l’Audi S3 8P celui ci ne dispose pas des bords en alu mais bien en plastique.

Taille et capacité : 24.25” x 16.25” x 1.37” – 541.8 in³

Il offre :

• 13.3% de volume d’air en plus que l’intercooler monté d’origine sur la  Mk7 GTI and 2015+ ou encore l’audi A3 8V 2.0TSI/1.8TSI.
• Un montage parfait et plug and play puisqu’il a exactement la même taille que celui monté sur la Gti ou l’A3 8V 2.0TSI/1.8TSI.

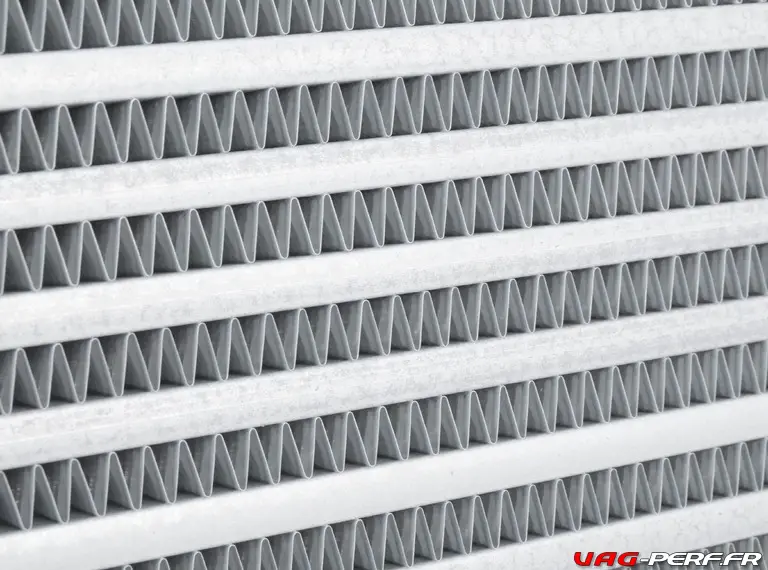

• Une meilleur densité des ailettes, avec une de plus par pouce que celui d’origine, soit 6 par pouce au lieu de 5.

L’intercooler d’origine (OEM) ou monte d’origine de la Golf R et de la S3 offre des bords ainsi que des tubes en plastiques tout comme ceux d’origine ! De ce fait, vous pouvez réutiliser les pièces de la tubulure d’origine, tous les points d’installation sont les mêmes pour la fixation et vous n’aurez besoin d’aucune pièce en plus

Cet intercooler peut aussi avoir les références : 5Q0145803L, 5Q0145803P



Installé d’origine sur :

Audi	8V S3	Quattro	2.0T
Audi	TTS	MK3 (2014+)	2.0T
Volkswagen	Golf VII R	GTI	2.0T Gen3

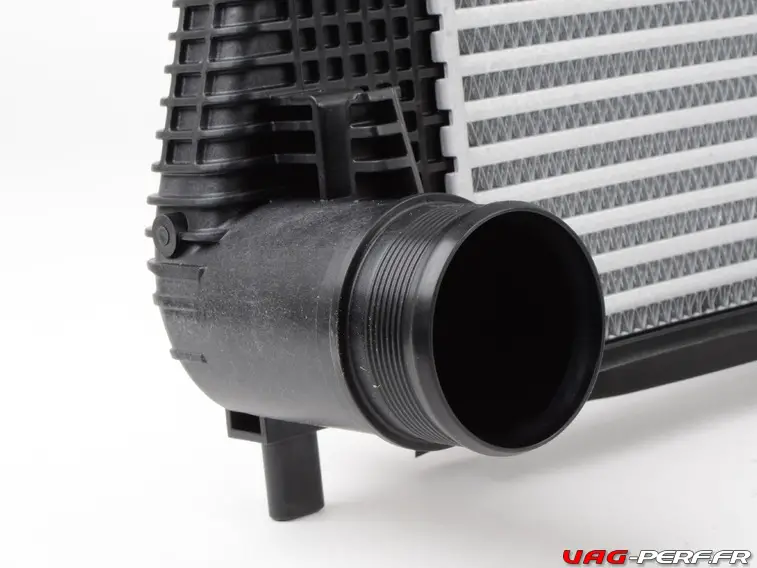

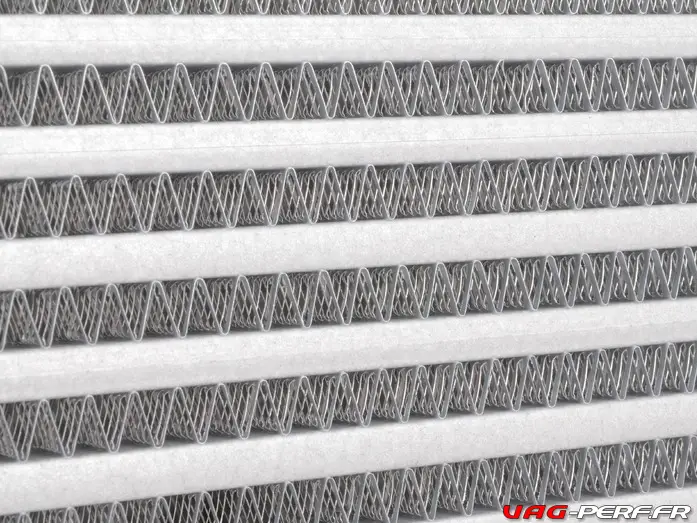

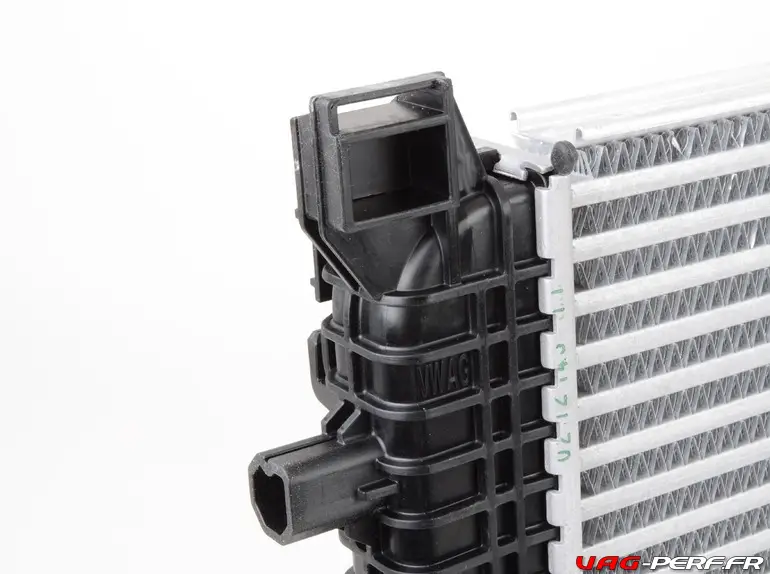

Intercooler de la Gti, référence 5Q0145803R

Juste pour que vous ne vous trompiez pas, si vous compter acheter un intercooler Volkswagen, voici les références de l’intercooler de la Gti. Celui ci est très semblable a celui de la Golf R et dispose aussi des bords en plastique.

Taille et capacité : 24.25” x 16.25” x 1.25” – 492.5 in³

Autres références pour cet intercooler : 5Q0145803K, 5Q0145803N, 5QM145803

[rev_slider intercooler-golf-7-gti-5Q0145803R]



Véhicules compatibles

Marque	Model	Version	Motorisation
Audi	A3 8V	FWD	1.8T
Audi	A3 8V	Quattro	2.0T
Audi	MK3 TT (2014+)	Quattro	2.0T
Volkswagen	Golf VII	GTI	1.8T Gen3
Volkswagen	Golf VII	Hatchback	1.8T Gen3
Volkswagen	Golf VII	Sportwagen	1.8T Gen3
Volkswagen	Golf VII	GTI	2.0T Gen3



---

Vue d’ensemble du système d’intercooler sur les plateformes MQB équipées du 2.0 TSI GEN3

1 – Tube de guidage d’air
2 – Manchon
3 – Douille d’écartement
4 – Vis
5 – Flexible de guidage d’air
6 – Conduit d’air
7 – Radiateur d’air de suralimentation
8 – Conduit d’air
9 – Silentbloc Pour radiateur d’air de suralimentation
10 – Silentbloc Pour radiateur d’air de suralimentation
11 – Vis
12 – Douille d’écartement
13 – Manchon
14 – Vis
15 – Transmetteur de pression de suralimentation -G31-
16 – Joint torique
17 – Flexible de guidage d’air
18 – Tube de guidage d’air

---

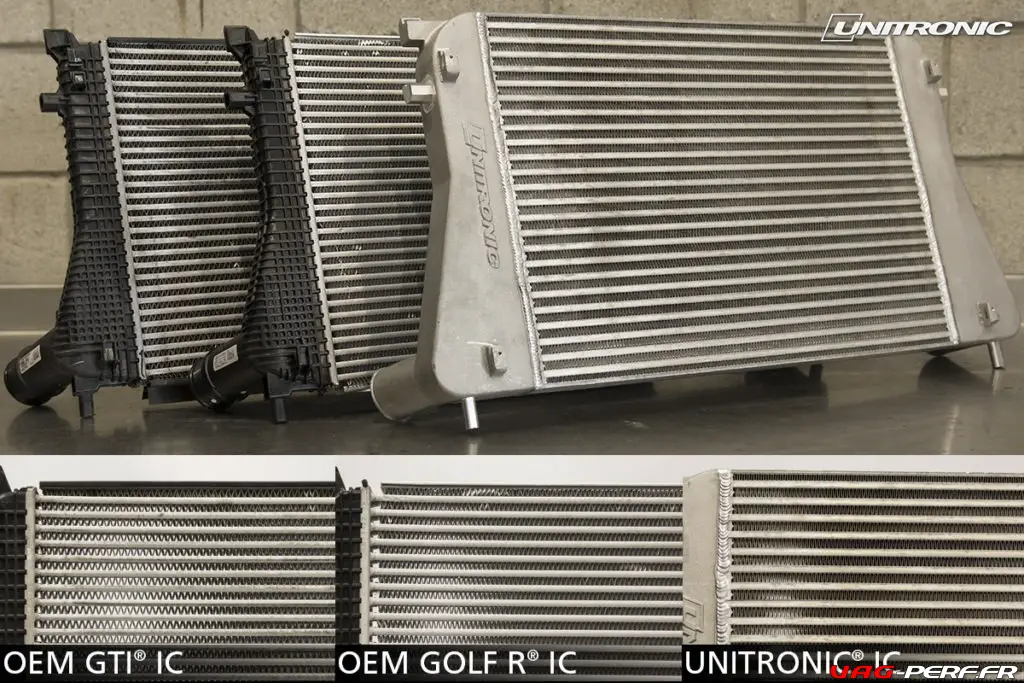

Photos comparative des intercoolers

Bien sympathique, une petite section avec des photos comparatives entre les pièces montées d’origine et d’autres pièces.

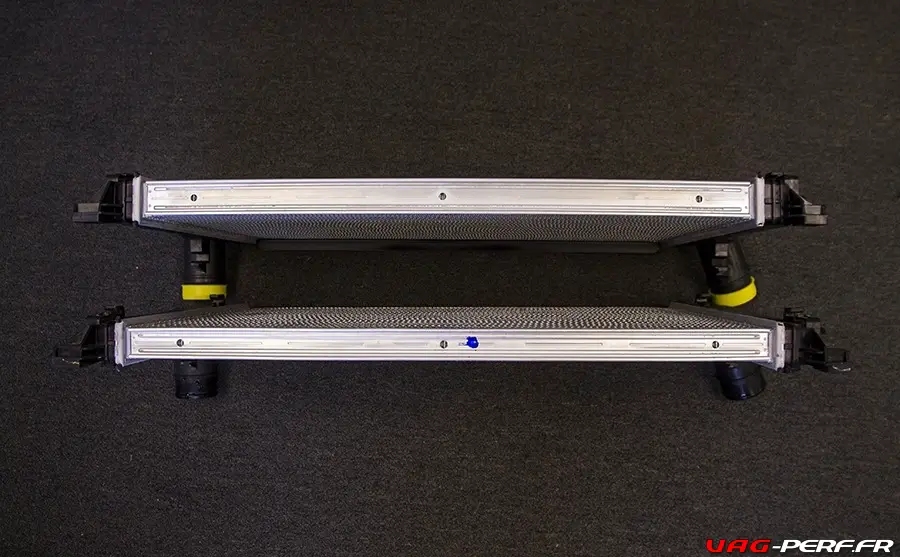

Intercooler de Gti vs Golf R

On voit une  nette différence d’épaisseur sur cette photo ! Devinez un peu lequel est celui de la Golf R et qui offre 13% de volume en plus ! ?

Photos comparatives Wagner Origine Gti

Ensuite, voici un petit slider avec quelques photos comparatives entre un intercooler WAGNER et celui monté d’origine sur une Golf VII Gti Pack Performance d’un ami ! On voit vraiment la différence. Si vous comptez passer en stage 2 ou même en stage 3, ce genre d’intercooler est fait pour vous !

[rev_slider wagner-intercooler-vs-gti-5Q0145803R]







Photos comparatives APR vs Origine

Trouvées sur le forum RSW, voici les photos comparatives entre l’intercooler monté sur la Golf VII R et la version APR ! Celui ci offre encore plus de volume, une installation plug and play … on aura les détails à la suite de ce comparatif.

[rev_slider apr-vs-vw-oem-intercooler-mqb]

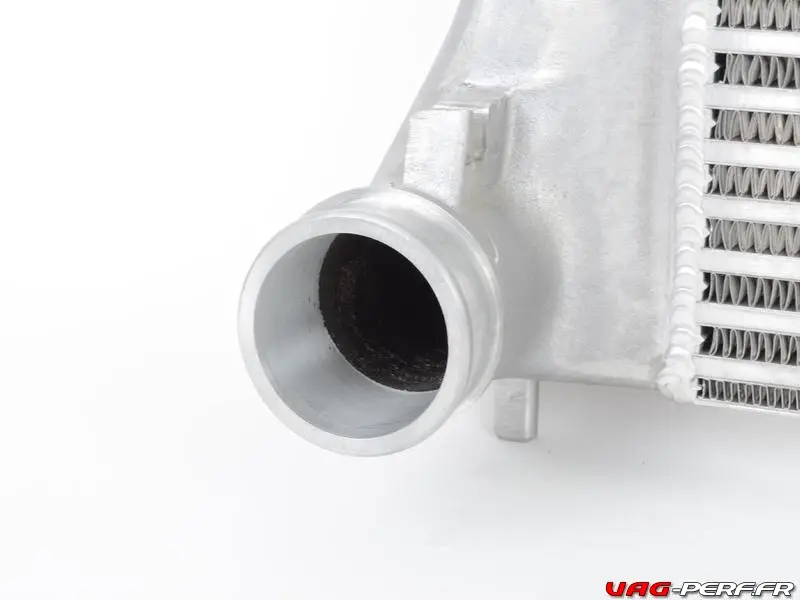

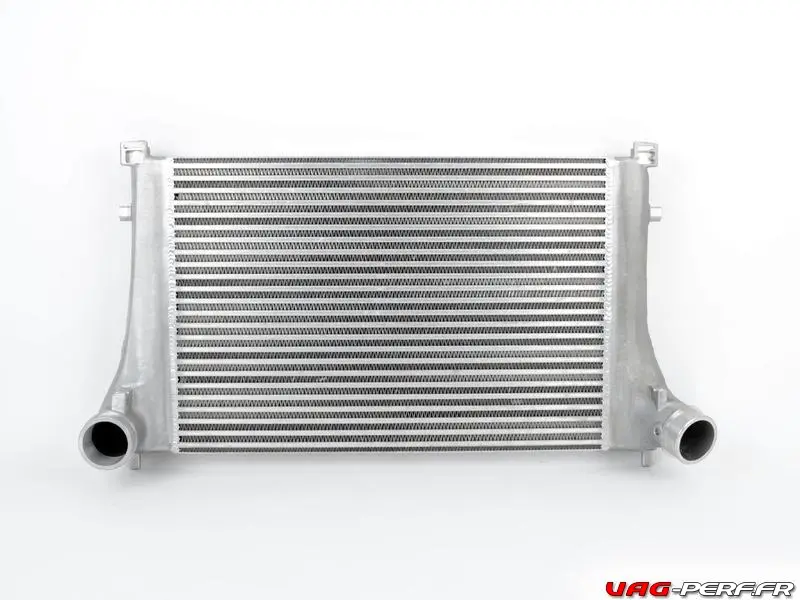

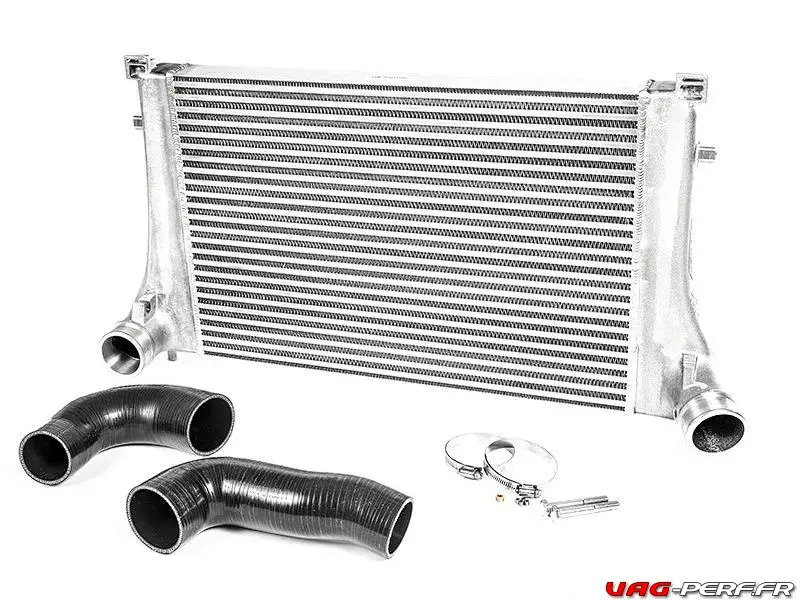

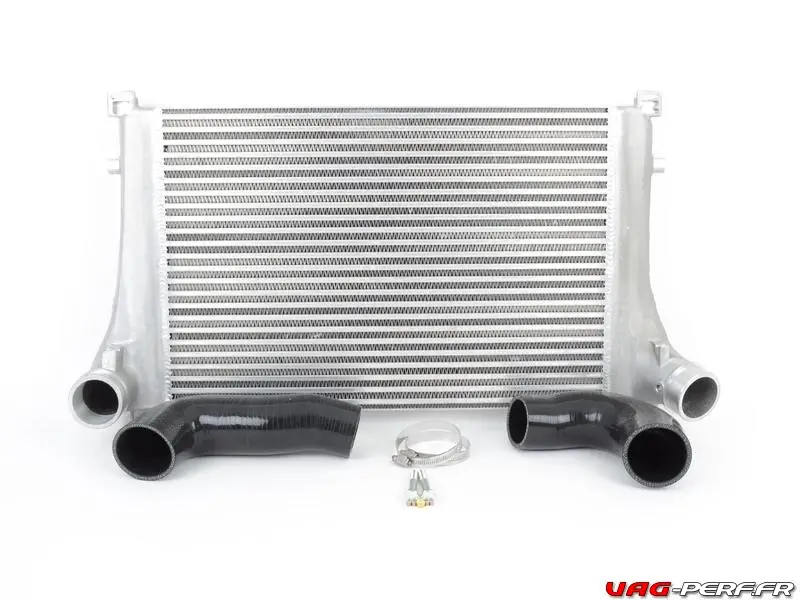

Intercooler IE pour MK7 MQB FDS Performance

• Marque : IE
• Référence : IETPCI1
• Site du fabriquant : https://www.performancebyie.com/
• Tutoriel pour le montage : https://www.performancebyie.com/blog/ie-mk7mqb-intercooler-install-guide/

La version IE semble être une bonne alternative lorsqu’on commence à rechercher de la grosse performance. Les Ailettes sont indiquées pour être placées de telle sorte que les températures d’admission soient mieux réparties.

Caractéristiques Techniques :

• Installation plug and play, aucune découpe nécessaire
• Réduction des températures d’admission pour plus de puissance
• FDS system utilizes core more evenly then competitors
• Increases horsepower and torque
• Removes power robbing heat soak
• Includes bung for easy setup of water/meth nozzles
• Large bar and fin core measures 16.39″ x 24″ x 2.25″
• 93% more intercooler core volume than OE MQB GTI
• Fully machined mounting bosses for a perfect fit
• Fully machined inlet/outlet connections for a leak free seal
• Perfect OEM fitment, no trimming required
• Large 2.75″ inlet and outlet connections
• 5 ply silicone hoses ensure reliability

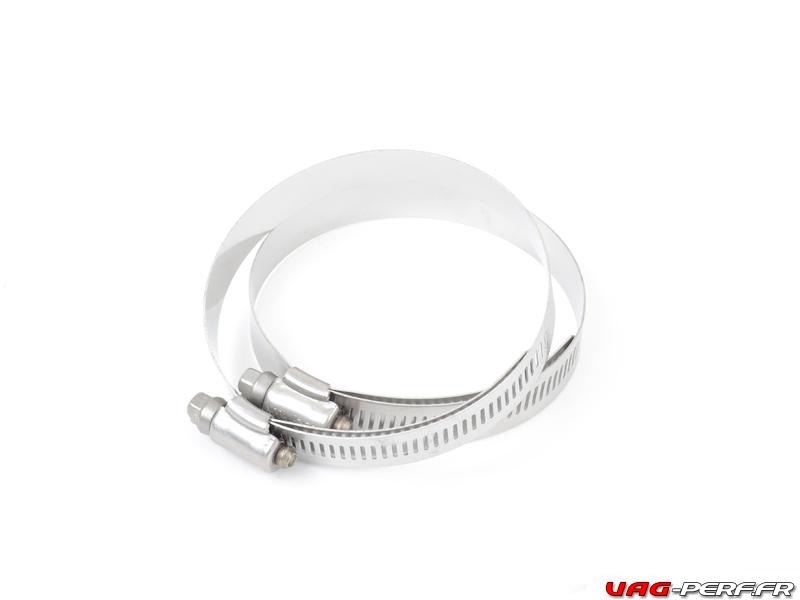

• Includes all necessary hardware and hose clamps for installation

Cet intercooler est compatible avec les véhicules suivants

MARQUE	MODEL	VERSION	MOTORISATION
Audi	8V S3	Quattro	2.0T
Audi	A3 8V	FWD	1.8T
Audi	A3 8V	Quattro	2.0T
Volkswagen	Alltrack	All	1.8T Gen3
Volkswagen	Golf VII	GTI	1.8T Gen3
Volkswagen	Golf VII	GTI	2.0T Gen3
Volkswagen	Golf VII R	GTI	2.0T Gen3

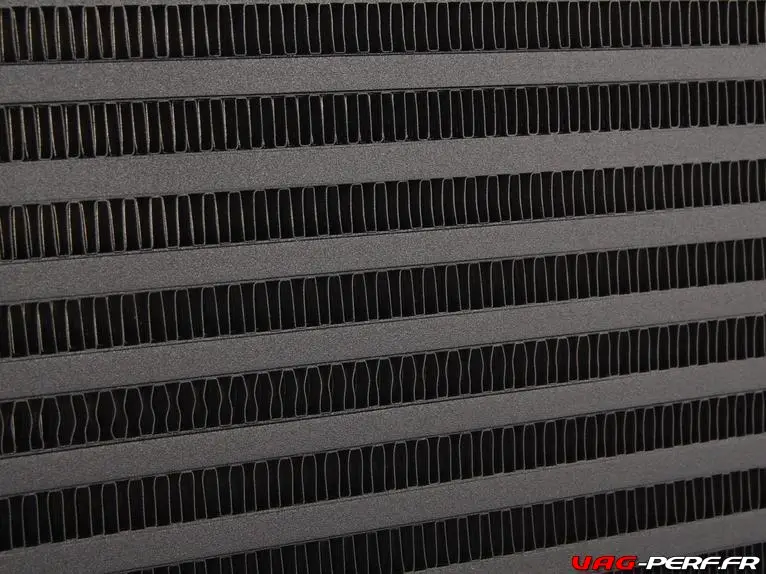

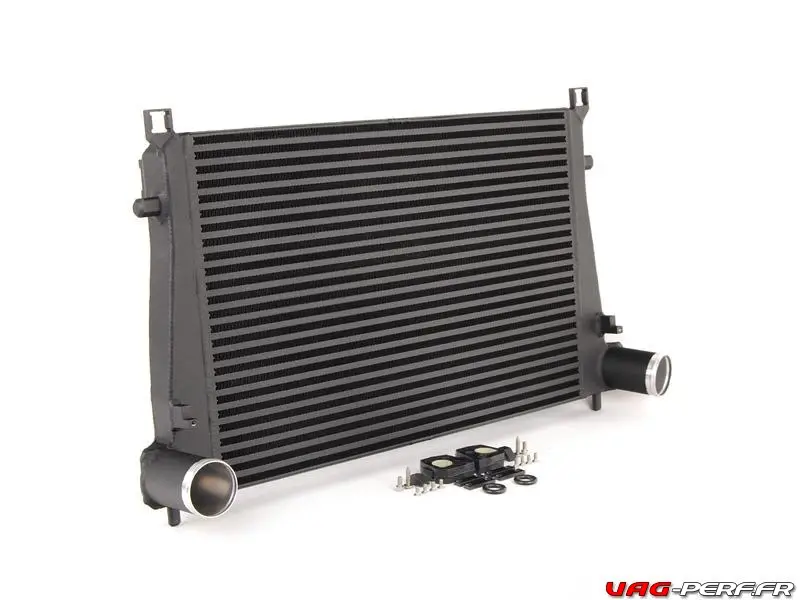

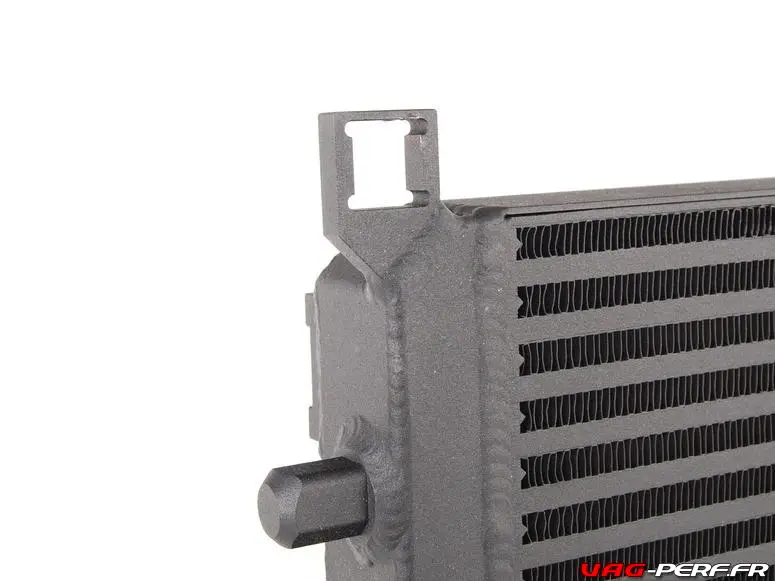

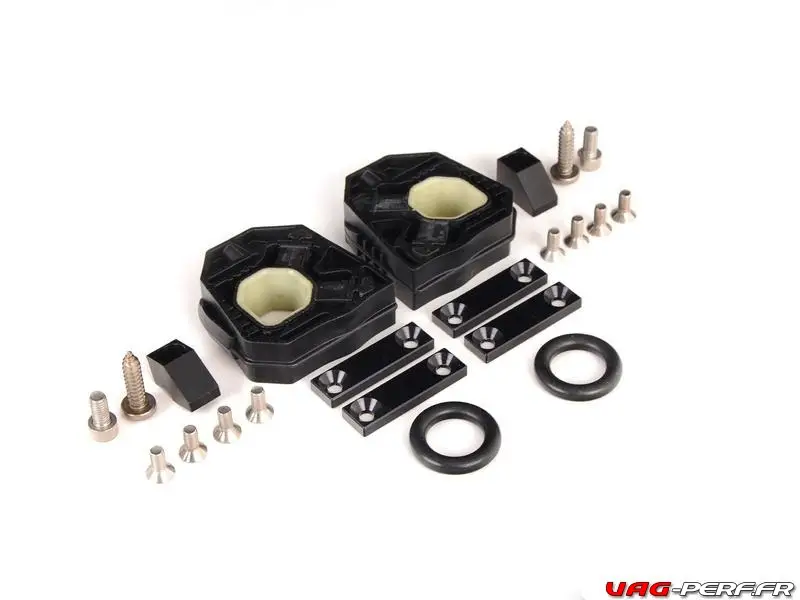

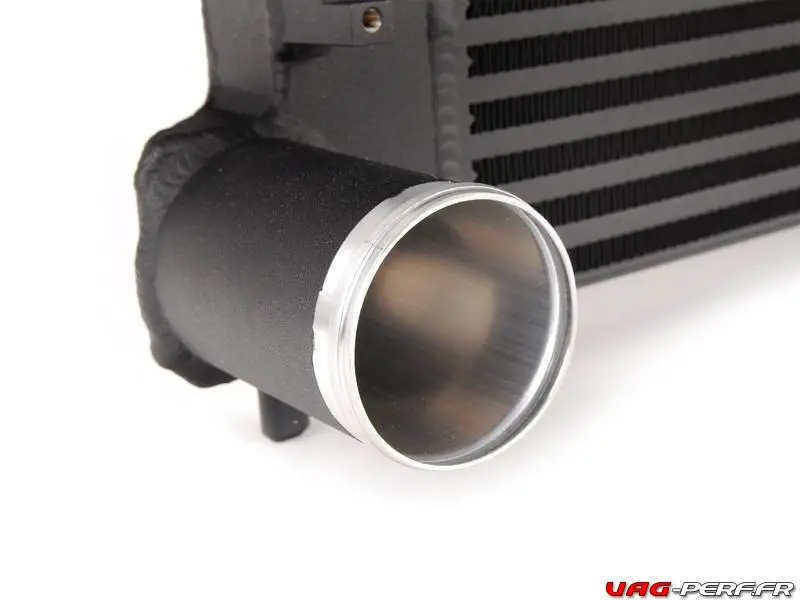

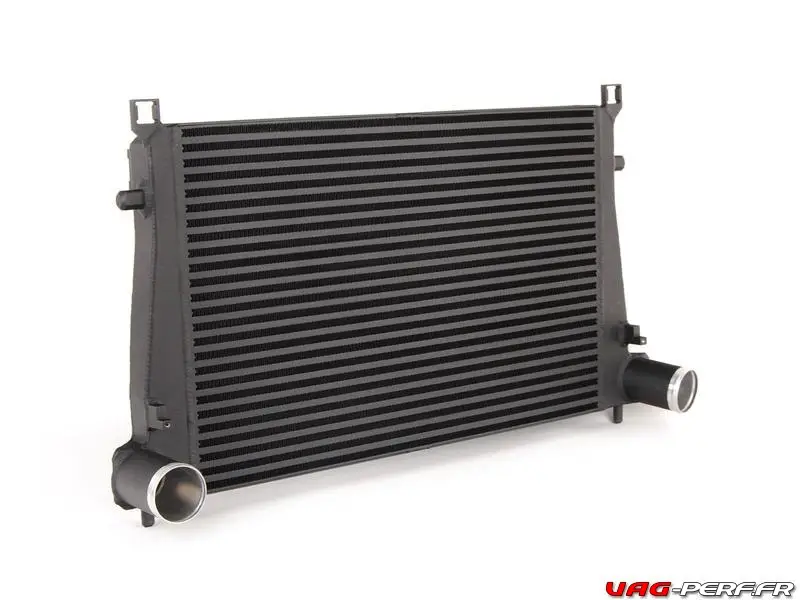

Intercooler Upgrade Kit Forge

• Marque : FORGE
• Référence : FMMK7FMIC
• Prix : 750 / 800€ environ
• Site du fabriquant : https://www.forgemotorsport.co.uk
• Lien vers la fiche Produit :  https://www.forgemotorsport.co.uk/Uprated_Intercooler_For_Golf_Mk7_Audi_TT_MK3_20_TSI_and_Audi_S3_8V_Chassis–product–986.html
• Tutoriel pour le montage : FMMK7FMIC FOR AUDI S3 8V INSTRUCTIONS , FMMK7FMIC FOR AUDI TT MK3 , FMMK7FMIC INSTRUCTIONS

Informations :

• Reduced turbo lag, increased response.
• Specifically designed for VW Golf GTI [Mk VII] for perfect fitment.
• NO CUTTING of the vehicle is required to fit this product.
• Greater overall surface area for greater heat dissipation.
• Utilising a race specification Forge  Alsus *designed Bar and plate construction air core.
• High flow cast end tanks ensuring optimum air  transition for cooling efficiency.
• Adds more aggressive styling to the front end.
• Dyno proven horsepower and torque gains.
• Provides smoother power curve.
• Available with red, blue, or black silicon hoses.
• Includes necessary hardware and instructions for installation

Véhicules compatibles

• Audi TT Mk3 2.0 TSI 2015
• Audi TTS Mk3 2015
• Audi Audi S3 8V,
• VW Golf 7Gti
• VW Golf 7 R

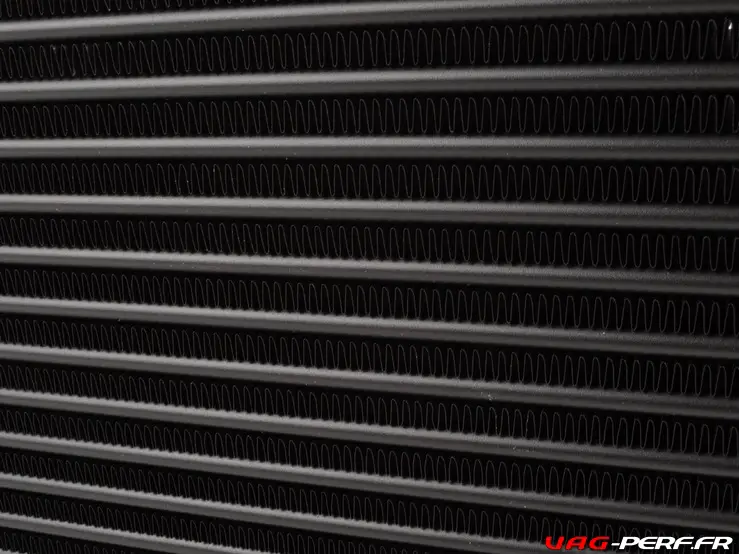

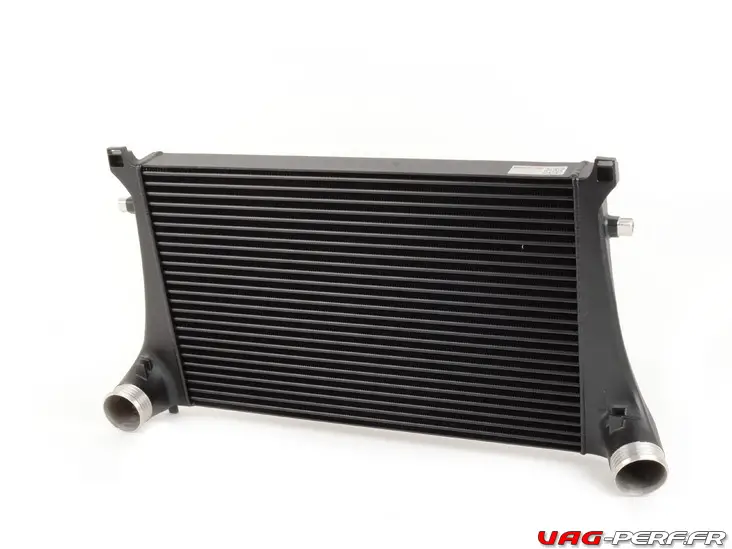

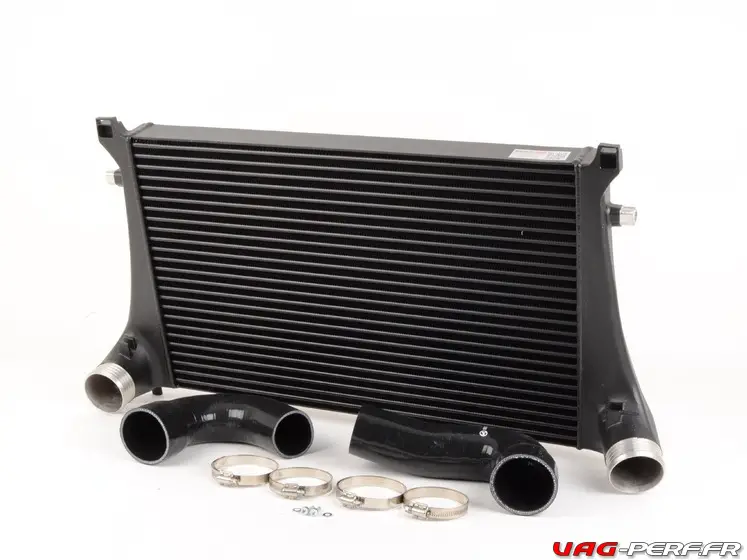

WAGNER Front Mount Intercooler Kit 200001048

• Marque : WAGNER Tuning
• Référence : 200001048
• Prix : 900€ envrion
• Site du fabriquant : http://www.wagner-tuning.com/
• Page Produit : http://www.wagner-tuning.com/Competition-Intercooler-Kit-VAG-18-20TSI-200001048_p_105.html
• Tutoriel pour le montage : 200001048_Installation Instruction VW Golf MK7 Intercooler-Kit V2.0, 200001048_Installation-Notes-Seat-Leon-5F



Compatible avec

The Wagner Tuning Competition intercooler kit made for the VAG 1,8TSI – 2.0 TSI engine fits in to:

• VW Golf 7 GTI 2,0 TSI 162KW/220PS 169KW/230PS
• VW Golf 7 R 2,0 TSI 221KW/300PS

et aussi, avec adaptation :

• Audi A3 8V 1,8TSI 132KW/180PS*
• Audi S3 8V 2,0TSI 221KW/300PS*
• Audi TT 8S 2.0TFSI 169KW / 230PS*
• Audi TTS 8S 2,0TSI 228KW/310PS*
• Seat Leon 5F Cupra 2,0TSI 206KW/280PS*
• Skoda Octavia 5E 1,8TSI 132KW/180PS*
• Skoda Octavia 5E RS 2,0TSI 162KW/220PS*





---

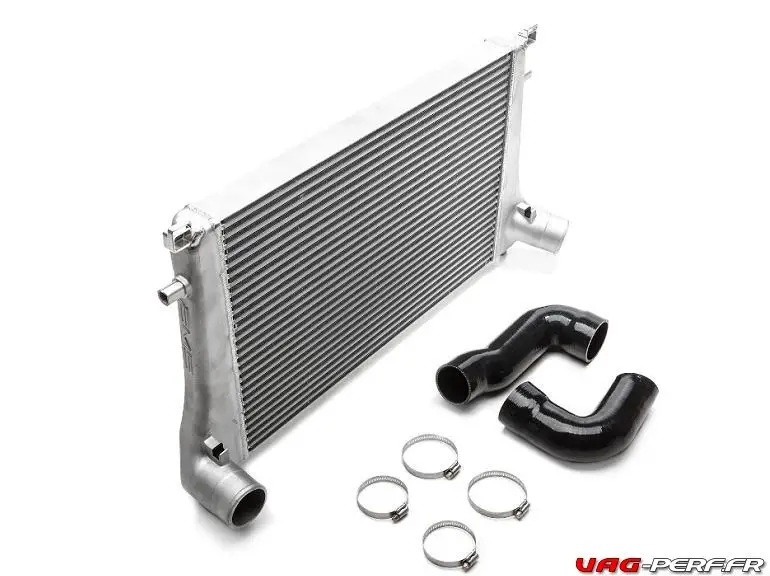

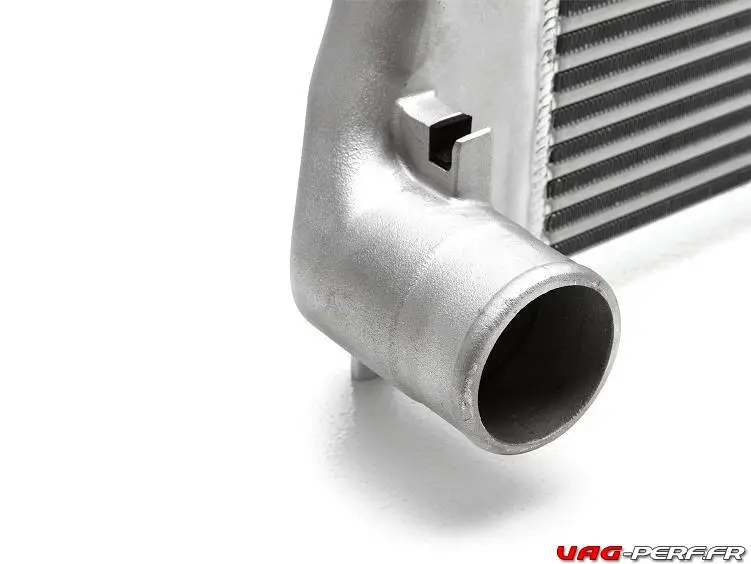

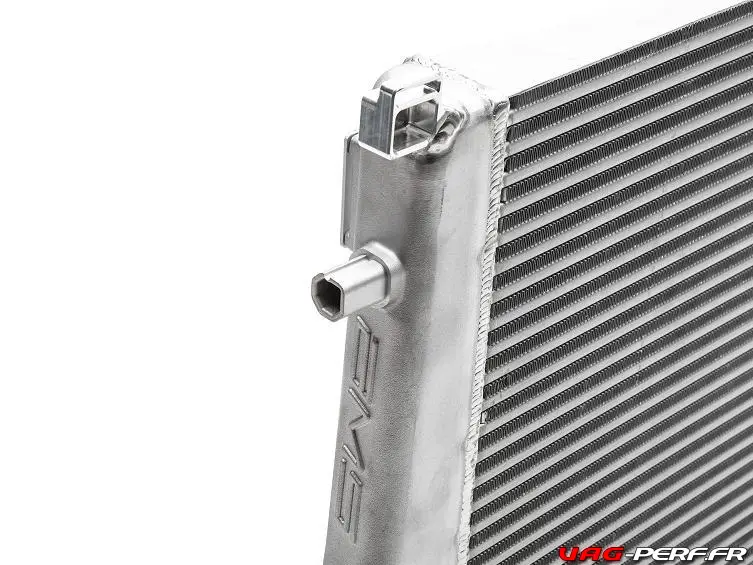

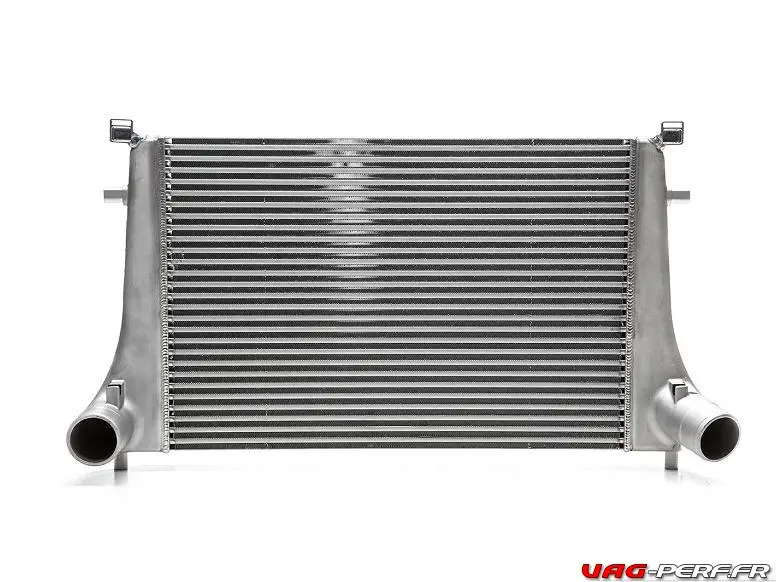

Intercooler AMS Performance « Front Mount Intercooler Kit »

• Marque : AMS Performance
• Référence : AMS21090001-1
• Prix : 900€
• Site du fabriquant : https://www.amsperformance.com/
• Tutoriel pour le montage : VW_Golf_R_AMS_FMIC_Installation_Instructions_83





Caractéristiques

• 22 fins per inch for balance of performance and efficiency
• Hand TIG welded
• 67% thicker than OEM
• 64% larger volume over OEM
• Tube & Fin core construction

Marque	Model	Version	Moteur
Volkswagen	Golf VII	GTI	2.0T Gen3
Volkswagen	Golf VII R	GTI	2.0T Gen3

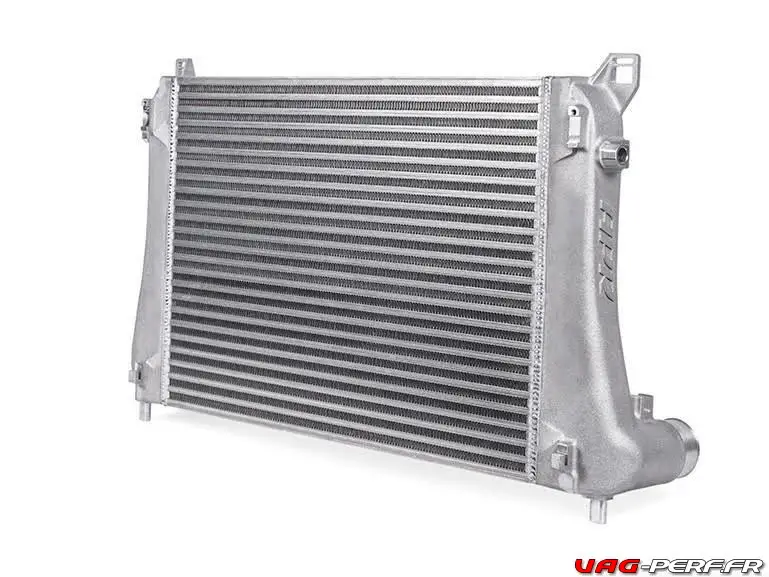

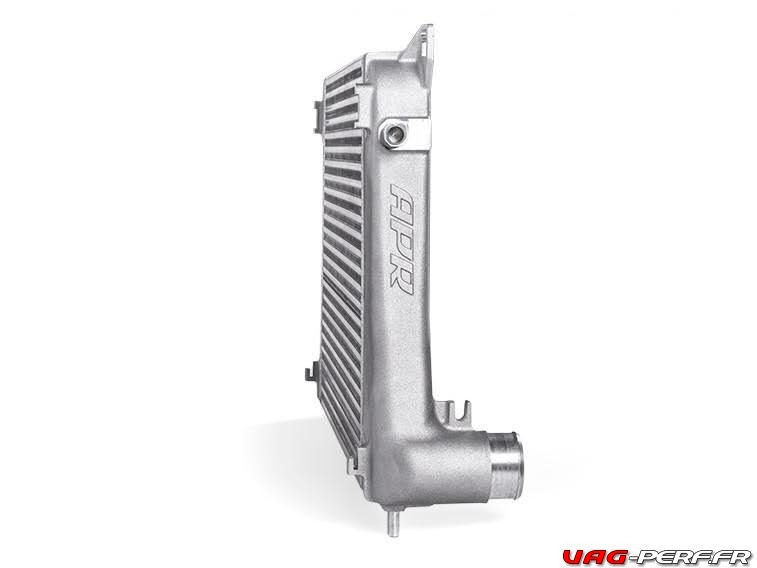

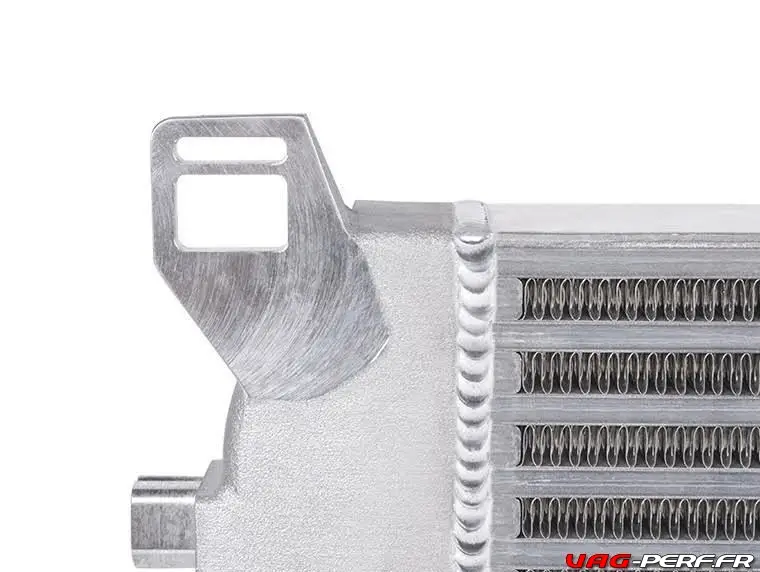

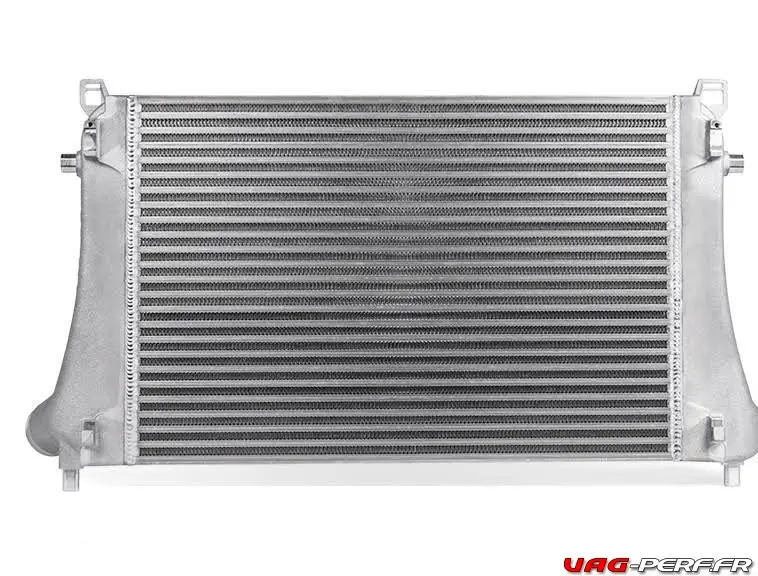

Intercooler APR MQB IC100019

Comparatif Tailles

• 24.25” x 16.25” x 1.25” – 492.5 in³ – OEM GTI
• 24.25” x 16.25” x 1.37” – 541.8 in³ – OEM Golf R
• 24.00” x 16.25” x 2.25” – 877.5 in³ – APR

Caractéristiques

• Marque : APR
• Référence : IC100019
• Prix : 1000€
• Site du fabriquant : https://www.goapr.com/
• Page Produit : https://www.goapr.com/products/intercooler_ea888_mqb.html
• Tutoriel pour le montage : APR_MQB_MK7_Intercooler_instructions

Véhicules compatibles :

Marque	Model	Version	Moteur
Audi	8V S3	Quattro	2.0T
Audi	A3 8V	FWD	1.8T
Audi	A3 8V	Quattro	2.0T
Audi	MK3 TT (2014+)	Quattro	2.0T
Audi	TTS	MK3 (2014+)	2.0T
Volkswagen	Alltrack	All	1.8T Gen3
Volkswagen	Golf VII	GTI	1.8T Gen3
Volkswagen	Golf VII	GTI	2.0T Gen3
Volkswagen	Golf VII R	GTI	2.0T Gen3



Intercooler HG-Motorsport « MQB HGICVAG21 »

• Marque : HG-Motorsport
• Référence : HGICVAG21
• Site du fabriquant : https://www.performancebyie.com/mk7fds
• 30% more volume than OEM core and is a direct fit with no trimming required

[rev_slider HGICVAG21]







Détails

• Made in Germany
• CAD modeled end tanks for optimal flow and distribution
• Intercooler core optimized for improved airflow with minimal pressure drop
• 30% more volume than OEM core
• No trimming required

Marque	Model	Version	Motorisation
Audi	8V S3	Quattro	2.0T
Audi	A3 8V	Quattro	2.0T
Audi	MK3 TT (2014+)	Quattro	2.0T
Volkswagen	Golf VII	GTI	2.0T Gen3
Volkswagen	Golf VII R	GTI	2.0T Gen3



L’intercooler par VWR MQB : Volkswagen Racing line

L’echangeur Volkswagen Racing pour les plateformes MQB equipées des motorisations 2.0 TFSI Ea888.3 dispose d’une surface de refroidissement de 694mm x 410mm x 56mm (27” x 16.14” x 2.2”) et peut supporter sans pertes, des puissance pouvant aller jusqu’a 600cv. Son design « high speed core » reduit considerablement les turbulances et les restrictions de transfert de flux pour une efficacité maximum !

• Montage direct sans modification
• Surface de refroidissement : 694mm x 410mm x 56mm (27” x 16.14” x 2.2”)
• Construction en alliage haute qualité
• Structure « high speed core » supportant jusqu’a 600cv
• Finition noire mat avec logo gravé
• Made in UK
• Marque : Racing Line Performance / Volkswagen Racing
• Référence : VWR14G700
• Prix : 900€
• Site du fabriquant : www.racingline-performance.com



[rev_slider VWR14G700]







Installation sur  :

L’intercooler par Unitronic pour le 2.0 et 1.8 TSI MQB

• Marque : Unitronic
• Référence : VWR14G700
• Prix : 900€

Installation sur  :





Intercooler by REVO

• Marque : REVO
• Référence : RV581M100100
• Prix : 900€
• Site du fabriquant : https://www.onlyrevo.com/
• Tutoriel pour le montage : RV581M100100_-_Fitting_Instructions__MQB_

Installation sur  :

Achat en ligne intercoolers MQB EA888 GEN3





Si cet article vous a plu, pensez à le liker sur Facebook et à le partager sur les groupes ou encore à faire un lien vers celui ci sur votre forum. Enfin, si vous voyez des choses a apporter, envoyez moi un petit MP afin que je puisse le corriger =)
