Les injecteurs haute pression du moteur 2.0 TSI EA888 GEN4

Voici un article dédié aux injecteurs haute pression du moteur 2.0 TSI EA888 EVO4. On retrouve ces injecteurs HP sur la VW GOLF 8 Gti, l’AUDI S3 8Y, ou encore la VW GOLF 8R, ClubSport 45, ou encore la toute dernière TTS.

Notre moteur 2.0 TFSI EA888 EVO4 est, comme sa désignation nous l’indique, équipé d’un injection directe, à haute pression. Je vous propose dans ce petit article, quelques détails, photos sur les injecteurs.

Dans un article précédent, nous avions déjà vu la pompe haute pression du moteur EA888 EVO4, le plan d’entretien, le STAGE 1, le STAGE 2 sur les véhicules avec turbo Garret et également le STAGE 2 sur les véhicules avec turbo Continental. On continue donc, notre série sur les moteurs GEN4 =)

La liste des véhicules concernés par cet article – 2.0 TSI EA888 EVO4



Marque Model Moteur Puissance Année
AUDI A3 Limousine (8YS, 8YM) 40 TFSI quattro 190 PS 07.2021 +
AUDI A3 Limousine (8YS, 8YM) S3 quattro 310 PS 06.2020 +
AUDI A4 Allroad B9 (8WH, 8WJ) 2.0 TFSI quattro 249 PS 05.2016 – 10.2019
AUDI A4 Allroad B9 (8WH, 8WJ) 2.0 TFSI quattro 252 PS 01.2016 +
AUDI A4 B9 Avant (8W5, 8WD) 2.0 TFSI 252 PS 05.2016 – 10.2019
AUDI A4 B9 Avant (8W5, 8WD) 2.0 TFSI 249 PS 05.2016 – 10.2019
AUDI A5 Cabriolet (F57, F5E) 2.0 TFSI 252 PS 03.2017 – 12.2019
AUDI A5 Cabriolet (F57, F5E) 2.0 TFSI 190 PS 03.2017 – 12.2019
AUDI A5 Sportback (F5A, F5F) 2.0 TFSI 190 PS 01.2017 +
AUDI Q2 (GAB, GAG) 2.0 TFSI quattro 190 PS 05.2017 +
AUDI Q2 (GAB, GAG) 40 TFSI quattro 190 PS 09.2018 +
AUDI Q2 (GAB, GAG) SQ2 TFSI quattro 300 PS 08.2018 +
AUDI Q3 (F3B) 45 TFSI quattro 245 PS 01.2021 +
AUDI Q3 Sportback (F3N) 40 TFSI quattro 190 PS 11.2019 +
AUDI Q3 Sportback (F3N) 45 TFSI quattro 245 PS 01.2021 +
AUDI Q3 Sportback (F3N) 45 TFSI quattro 230 PS 06.2019 +
AUDI Q5 (FYB, FYG) 2.0 TFSI quattro 249 PS 01.2017 – 11.2020
AUDI Q7 (4MB, 4MG) 45 TFSI quattro 265 PS 11.2022 +
AUDI Q8 (4MN, 4MT) 45 TFSI quattro 265 PS 04.2023 +
AUDI TT (FV3, FVP) 2.0 TTS quattro 286 PS 02.2015 +
AUDI TT (FV3, FVP) 2.0 TTS quattro 306 PS 08.2018 +
AUDI TT (FV3, FVP) 40 TFSI 197 PS 07.2018 +
AUDI TT (FV3, FVP) 45 TFSI 245 PS 07.2018 +
AUDI TT (FV3, FVP) 45 TFSI quattro 245 PS 07.2018 +
AUDI TT (FV3, FVP) TTS quattro 320 PS 01.2021 +
AUDI TT Roadster (FV9, FVR) 2.0 TTS quattro 286 PS 02.2015 +
AUDI TT Roadster (FV9, FVR) 2.0 TTS quattro 306 PS 08.2018 +
AUDI TT Roadster (FV9, FVR) 40 TFSI 197 PS 07.2018 +
AUDI TT Roadster (FV9, FVR) 45 TFSI 245 PS 07.2018 +
AUDI TT Roadster (FV9, FVR) 45 TFSI quattro 245 PS 07.2018 +
AUDI TT Roadster (FV9, FVR) TTS quattro 320 PS 11.2020 +
CUPRA FORMENTOR (KM7) 2.0 TSI 245 PS 03.2021 +
SEAT ATECA (KH7, KHP) 2.0 TSI 4Drive 190 PS 05.2017 +
SEAT LEON (KL1) 2.0 TFSI 190 PS 03.2021 +
SEAT LEON Sportstourer (KL8) 2.0 TFSI 190 PS 03.2021 +
SEAT TARRACO (KN2) 2.0 TFSI 4Drive 245 PS 01.2021 +
SKODA KODIAQ I (NS6, NS7, NV7) 2.0 RS 4×4 245 PS 06.2021 +
SKODA KODIAQ I (NS6, NS7, NV7) 2.0 TSI 4×4 190 PS 02.2019 +
SKODA OCTAVIA IV (NX3, NN3) 2.0 TSI 4×4 190 PS 07.2020 +
SKODA OCTAVIA IV (NX3, NN3) 2.0 TSI RS 245 PS 03.2020 +
SKODA OCTAVIA IV Combi (NX5) 2.0 TSI 4×4 190 PS 09.2020 +
SKODA OCTAVIA IV Combi (NX5) 2.0 TSI RS 245 PS 03.2020 +
SKODA SUPERB III (3V3) 2.0 TSI 220 PS 03.2015 +
SKODA SUPERB III (3V3) 2.0 TSI 190 PS 07.2019 +
SKODA SUPERB III (3V3) 2.0 TSI 4×4 280 PS 03.2015 +
SKODA SUPERB III (3V3) 2.0 TSI 4×4 272 PS 03.2015 +
SKODA SUPERB III Kombi (3V5) 2.0 TSI 190 PS 07.2019 +
SKODA SUPERB III Kombi (3V5) 2.0 TSI 220 PS 03.2015 +
SKODA SUPERB III Kombi (3V5) 2.0 TSI 4×4 280 PS 03.2015 +
SKODA SUPERB III Kombi (3V5) 2.0 TSI 4×4 272 PS 03.2015 +
VW ARTEON (3H7, 3H8) 2.0 TSI 190 PS 05.2017 +
VW ARTEON (3H7, 3H8) 2.0 TSI 4motion 272 PS 04.2018 +
VW ARTEON (3H7, 3H8) 2.0 TSI 4motion 280 PS 04.2017 +
VW ARTEON (3H7, 3H8) 2.0 TSI R 320 PS 11.2020 +
VW GOLF ALLTRACK VIII (CG5) 2.0 TSI 4motion 190 PS 03.2021 +
VW GOLF VIII (CD1, DA1) 2.0 GTI 245 PS 08.2020 +
VW GOLF VIII (CD1, DA1) 2.0 GTI Clubsport 300 PS 10.2020 +
VW GOLF VIII (CD1, DA1) 2.0 TSI 190 PS 06.2021 +
VW GOLF VIII (CD1, DA1) 2.0 TSI 4motion 190 PS 06.2021 +
VW GOLF VIII (CD1, DA1) 2.0 TSI R 4motion 320 PS 09.2020 +
VW GOLF VIII (CD1, DA1) 2.0 TSI R 4motion 333 PS 07.2022 +
VW GOLF VIII Variant (CG5, DB5) 2.0 TSI 190 PS 06.2021 +
VW GOLF VIII Variant (CG5, DB5) 2.0 TSI 4motion 190 PS 06.2021 +
VW GOLF VIII Variant (CG5, DB5) 2.0 TSI R 4motion 320 PS 06.2021 +
VW MULTIVAN T7 (STM, STN) 2.0 TSi 204 PS 10.2021 +
VW PASSAT ALLTRACK B8 Variant (3G5, CB5) 2.0 TSI 4motion 220 PS 07.2015 +
VW PASSAT ALLTRACK B8 Variant (3G5, CB5) 2.0 TSI 4motion 272 PS 08.2018 +
VW PASSAT ALLTRACK B8 Variant (3G5, CB5) 2.0 TSI 4motion 280 PS 11.2018 +
VW PASSAT B8 (3G2, CB2) 2.0 TSI 220 PS 02.2015 +
VW PASSAT B8 (3G2, CB2) 2.0 TSI 190 PS 11.2018 +
VW PASSAT B8 (3G2, CB2) 2.0 TSI 4motion 272 PS 09.2018 +
VW PASSAT B8 (3G2, CB2) 2.0 TSI 4motion 280 PS 05.2015 +
VW PASSAT B8 Variant (3G5, CB5) 2.0 TSI 190 PS 11.2018 +
VW PASSAT B8 Variant (3G5, CB5) 2.0 TSI 4motion 272 PS 09.2018 +
VW PASSAT B8 Variant (3G5, CB5) 2.0 TSI 4motion 280 PS 05.2015 +
VW T-ROC (A11, D11) 2.0 R 4motion 300 PS 09.2019 +
VW TIGUAN (AD1, AX1) 2.0 TSI 4motion 245 PS 01.2021 +
VW TIGUAN (AD1, AX1) 2.0 TSI 4motion 190 PS 09.2018 +
VW TIGUAN (AD1, AX1) 2.0 TSI 4motion 220 PS 06.2016 +
VW TIGUAN (AD1, AX1) 2.0 TSI 4motion 230 PS 09.2018 – 07.2020
VW TIGUAN (AD1, AX1) 2.0 TSI 4motion 180 PS 01.2016 +
VW TIGUAN (AD1, AX1) 2.0 TSI R 4motion 320 PS 11.2020 +
VW TIGUAN ALLSPACE (BW2, BJ2) 2.0 TSI 4motion 245 PS 09.2020 +
VW TIGUAN ALLSPACE (BW2, BJ2) 2.0 TSI 4motion 220 PS 07.2017 +
VW TIGUAN ALLSPACE (BW2, BJ2) 2.0 TSI 4motion 180 PS 03.2017 +
VW TIGUAN ALLSPACE (BW2, BJ2) 2.0 TSI 4motion 190 PS 09.2018 +



Aperçu Produit Prix
Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi 279,00 EUR Acheter sur VAGAUTOSPORT

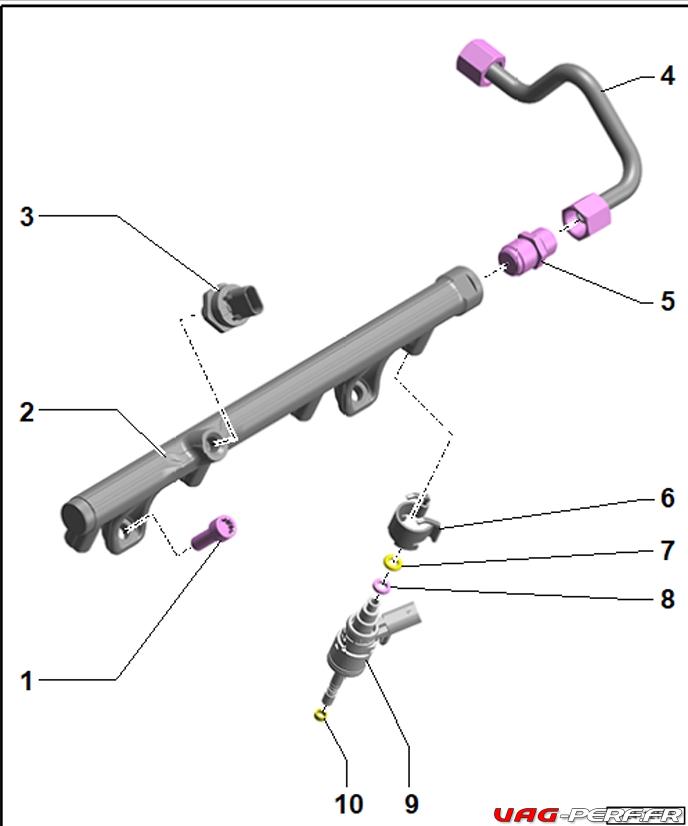

Injecteur Haute pression 2.0 TSI EA888 GEN4 ( EVO 4 ) sur le rail

La photo ci dessus, illustre le rail haute pression ainsi que notre injecteur haute pression. Ci dessous, voici la légende et les éléments correspondants.

1 – Bolt

  • ❑ Renew after removing
  • ❑ 20 Nm + 45°

2 – Fuel distributor

  • ❑ ⇒ Rep. gr. 24 ; Removing and installing fuel rail

3 – Fuel pressure sender G247

  • ❑ ⇒ Rep. gr. 24 ; Removing and installing fuel pressure sender [G247]
  • ❑ 27 Nm

4 – High-pressure pipe

  • ❑ ⇒ Rep. gr. 24 ; Assembly overview – high pressure pump
  • ❑ ⇒ Rep. gr. 24 ; Removing and installing high-pressure pipe

5 – Union

  • ❑ Renew together with fuel rail

6 – Support ring

  • ❑ Renew after removing
  • ❑ ⇒ Rep. gr. 24 ; Renewing seals on injectors

7 – O-ring

  • ❑ Renew after removing
  • ❑ ⇒ Rep. gr. 24 ; Renewing seals on injectors

8 – Spacer ring

  • ❑ Renew after removing
  • ❑ ⇒ Rep. gr. 24 ; Renewing seals on injectors

9 – Injection valve

  • ❑ Allocation ⇒ Electronic parts catalogue (ETKA)
  • ❑ ⇒ Rep. gr. 24 ; Removing and installing injectors
  • ❑ ⇒ Rep. gr. 24 ; Cleaning injectors

10 – Combustion chamber seal

  • ❑ Renew after removing
  • ❑ ⇒ Rep. gr. 24 ; Renewing seals on injectors
Aperçu Produit Prix
Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi 279,00 EUR Acheter sur VAGAUTOSPORT

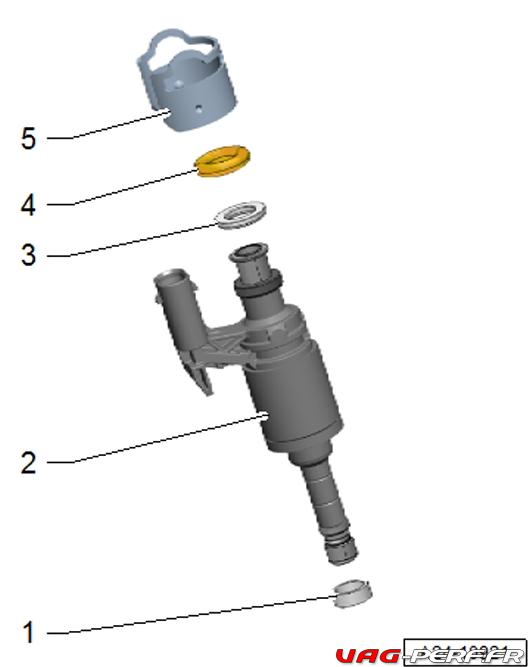

Voici en suite, en détail les différentes petites pièces détachées que l’on peut retrouver pour notre injecteur haute pression.

Si vous avez besoin d’une bague ou d’un joint, je vous donnerais les références et les liens.

Vous pouvez bien entendu les commander sur la boutique en ligne 🙂

Aperçu Produit Prix
Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi 279,00 EUR Acheter sur VAGAUTOSPORT

Injecteur Haute pression 2.0 TSI EA888 GEN4 ( EVO 4 ) – joints et position

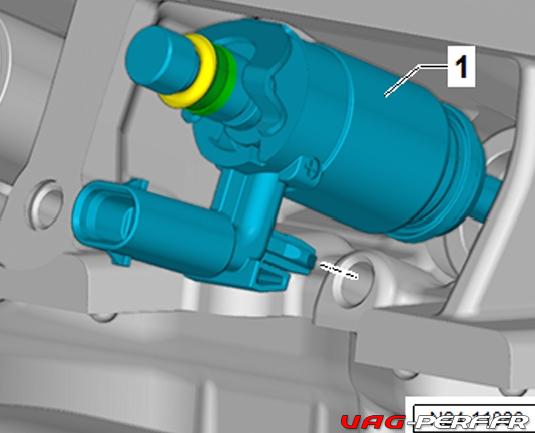

Voici ci dessous, comment se positionne l’injecteur dans la culasse.

Pour y accéder, il est nécessaire de retirer le collecteur d’admission.

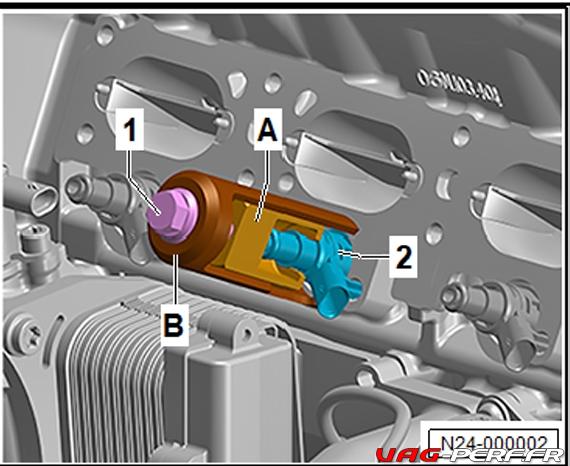

Cet autre visuel vous aidera à mieux comprendre :

On voit clairement la position de l’injecteur dans la culasse.

Aperçu Produit Prix
Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi 279,00 EUR Acheter sur VAGAUTOSPORT

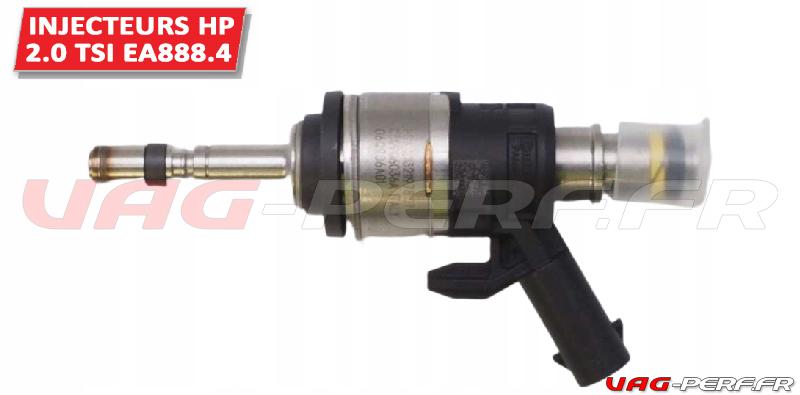

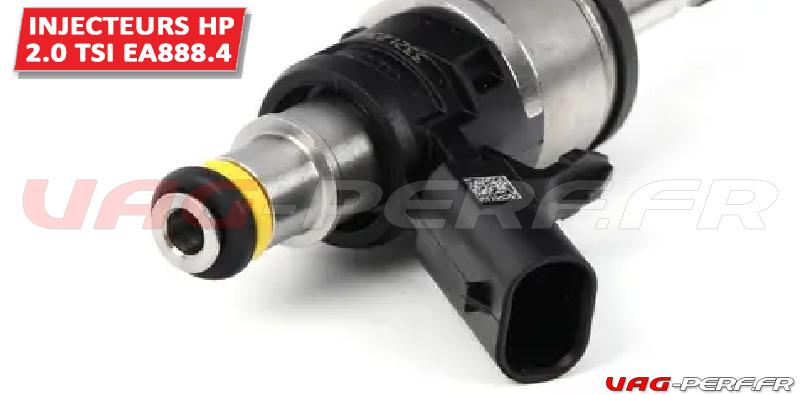

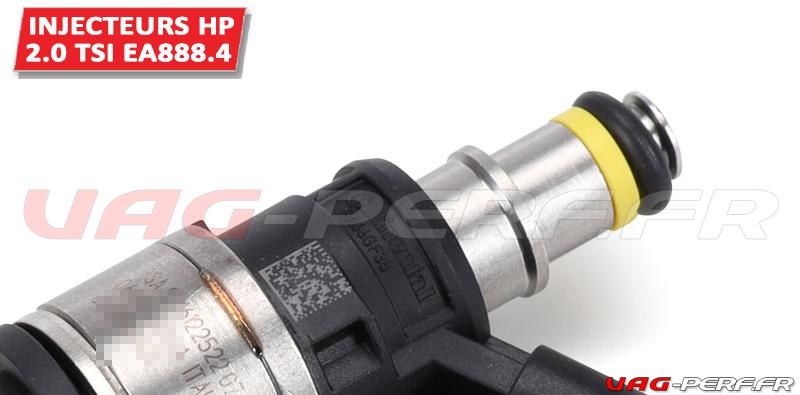

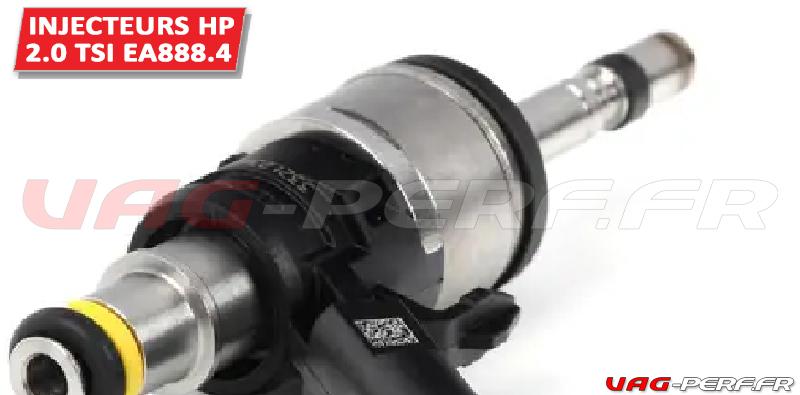

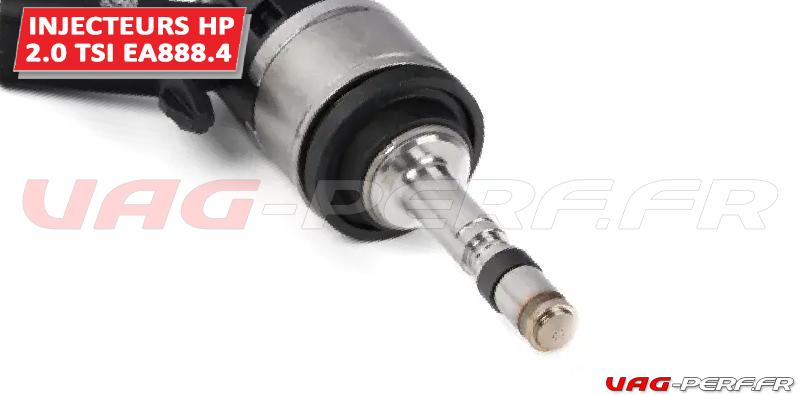

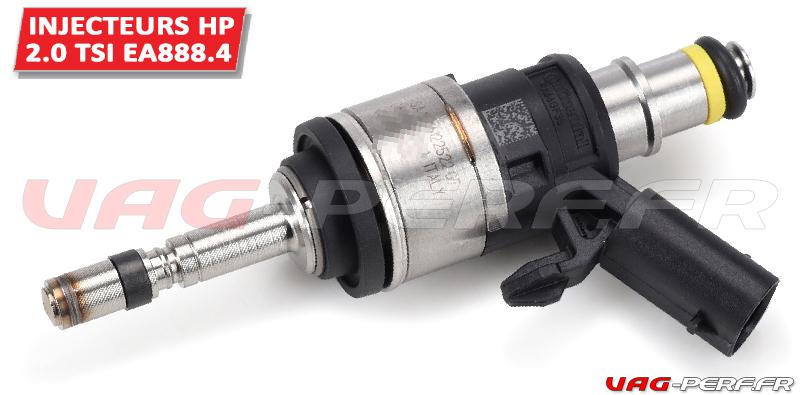

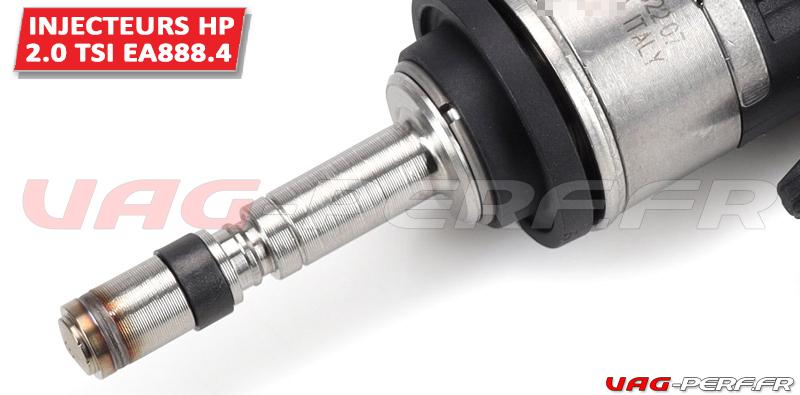

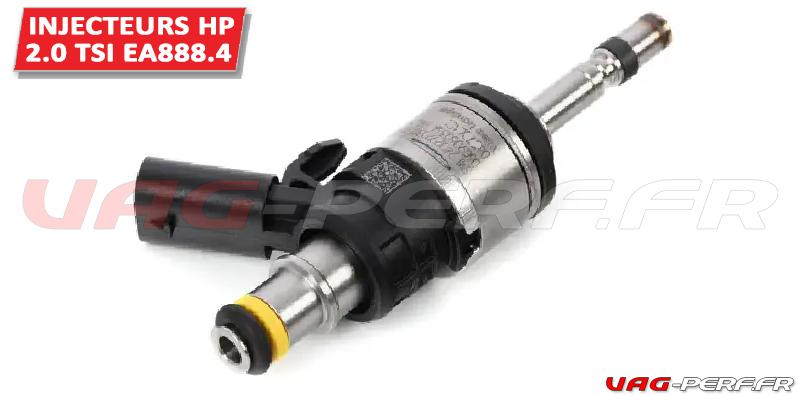

Injecteur Haute pression 2.0 TSI EA888 GEN4 ( EVO 4 ) Galerie photos



Aperçu Produit Prix
Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi Injecteur haute pression – 2.0 TSI EA888 EVO4 – Pièce 100% origine Volkswagen / Audi 279,00 EUR Acheter sur VAGAUTOSPORT
