Tutoriel démontage Pare-choc Arrière de l’Audi A3 S-Line/S3 et Sportback et vue d’ensemble
Suite de notre série sur les pare chocs de l’Audi S3 8V avec cet article dédié au pare choc arrière de l’Audi S3 / Sline 8V. Comme toujours, on y retrouve une vue d’ensemble des éléments qui composent le pare choc arrière ainsi que la procédure pour le démontage du pare choc.
Cet article n’est valable que pour les versions Slinde ou S3 Sportback et uniquement de l’Audi A3 8V !

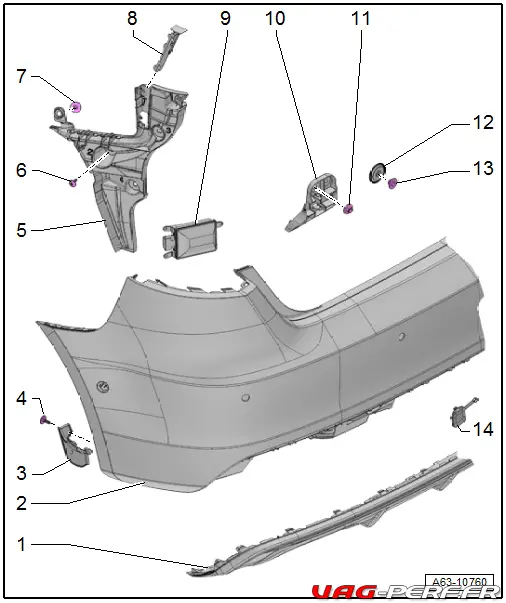

Le Pare-chocs Arrière de l’Audi A3 S-Line/S3 et Sportback: vue d’ensemble du montage
- 1 – Partie inférieure du bouclier de pare-chocs
- 2 – Bouclier de pare-chocs arrière
- 3 – Cache
- 4 – Vis
- 5 – Support latéral De bouclier de pare-chocs
- 6 – Vis
- 7 – Écrou
- 8 – Verrouillage. Sert à fixer le bouclier de pare-chocs arrière sur le support supérieur.
- 9 – Calculateur d’assistant de changement de voie. Selon la variante d’équipement
- 10 – Logement. De bouclier de pare-chocs
- 11 – Écrou
- 12 – Cache
- 13 – Écrou
- 14 – Cache.D’œillet de remorquage
Bouclier de pare-chocs Audi A3 8V et SportBack Tutoriel dépose et repose
Prudence ! Sur les véhicules dotés de l’assistant de changement de voie, il faut recalibrer le calculateur d’assistant de changement de voie -J769-/-J770-
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Douille-rallonge -T40078-
Partie inférieure du bouclier de pare-chocs : dépose et repose
Dépose
– Audi A3, déposer le bouclier de pare-chocs arrière → Chapitre.

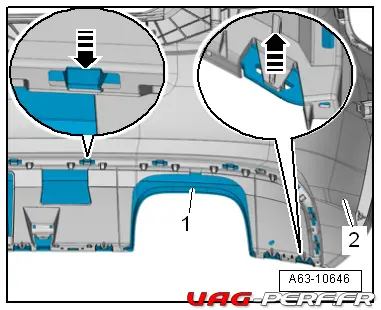

– Déverrouiller les crantages -flèches- et retirer la partie inférieure -1- du bouclier de pare-chocs -2-.
Repose
Pour la repose, procéder dans l’ordre inverse de la dépose en tenant compte de ce qui suit :
– Enfoncer la partie inférieure du bouclier de pare-chocs dans le bouclier de pare-chocs jusqu’à ce qu’elle s’encliquette de manière audible.
Dépose de la garniture intérieur du pare choc
1 – Revêtement du porte-serrure
- Doit s’engager sur les pivots et dans le revêtement latéral de coffre à bagages
- L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible
- Rabattre la lèvre du joint de hayon
2 – Agrafes
- q Mettre en place dans le revêtement
- q Déposer à l’aide de la -T40280- les agrafes restées en place dans les points de fixation de la carrosserie et les mettre en place dans le revêtement en vue de la repose.
- q Remplacer les agrafes endommagées ou déformées.
Revêtement du porte-serrure dépose
Outils nécessaires : Levier poussoir -80-200- et Outil de démontage -T40280-
Tutoriel démontage Pare-choc Arrière de l’Audi A3 S-Line/S3 et Sportback et vue d’ensemble
Prev 1 of 2 Next
| Aperçu | Produit | Prix | |
|---|---|---|---|
|
Silverline 731768 Jeu de 5 extracteurs de garnitures |
21,36 EUR |
Acheter sur Amazon |

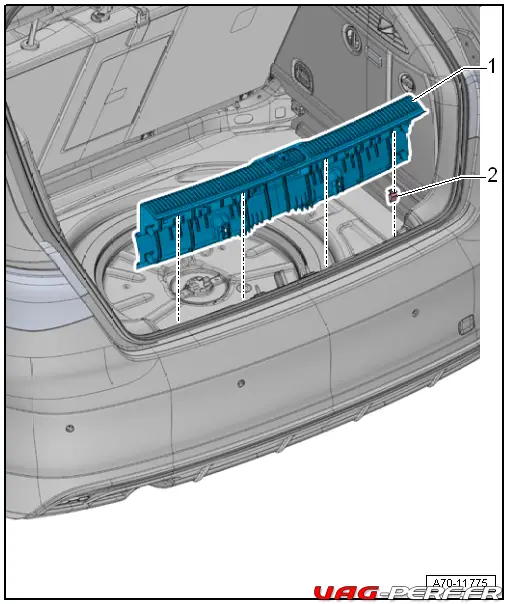

- Déposer le tapis de sol du coffre à bagages.
- Retirer le joint de hayon -2- dans la zone du revêtement de l’arrière du véhicule.
- À l’aide du levier d’extraction -80-200-, déclipser verticalement le revêtement du porte-serrure -1- vers le haut -flèches-.

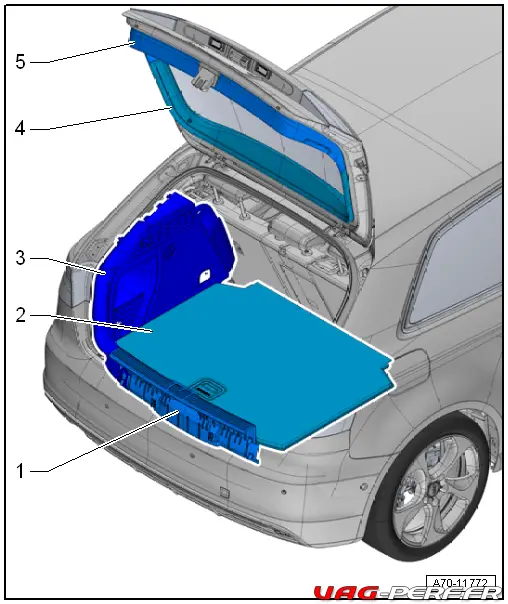

3 – Revêtement latéral du coffre à bagages vue d’ensemble
- 1 – Agrafe. Mettre en place dans le revêtement. Déposer à l’aide de l’outil de démontage -T40280- les agrafes restées en place dans les points de fixation et les mettre en place dans le revêtement en vue de la repose.
- 2 – Vis
- 3 – Support. Du revêtement latéral de coffre à bagages
- 4 – Revêtement latéral du coffre à bagages. L’enfoncer jusqu’à ce qu’il s’encliquette de manière audible. Rabattre la lèvre du joint de hayon
- 5 – Vis
- 6 – Support
- 7 – Crochet pour sacs
- 8 – Œillet d’arrimage
- 9 – Vis
- 10 – Couvercle
- 11 – Prise de courant 12 V -U5-
- 12 – Écrou
Dépose des feux arrières
Dépose

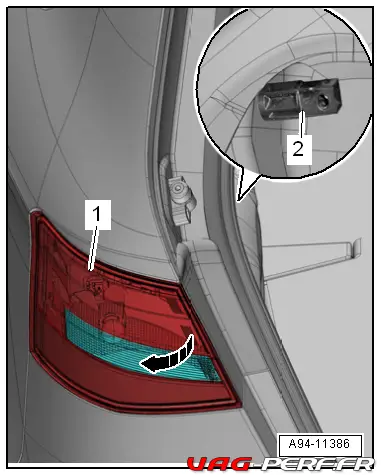

– Tourner la commande d’éclairage en position « 0 ».
– Ouvrir le couvercle du revêtement latéral de coffre à bagages.
– Dévisser le pivot fileté -2-.
– Faire pivoter le bloc de feux arrière -1- vers l’extérieur -flèche- et, ce faisant, détacher les goujons de retenue des clips-écrous.
– Débrancher le connecteur électrique.
Repose
La repose s’effectue dans l’ordre inverse de la dépose.
Dépose du pare-choc Audi A3 8V
– Déposer les feux arrière → Équipement électrique; Groupe de rép.94; Feux arrière ; Feux arrière : dépose et repose
– Déposer le revêtement terminal arrière et le revêtement latéral → Carrosserie – Travaux de montage à l’intérieur; Groupe de rép.70; Revêtements du coffre à bagages.
– Retirer le cache -1-.
– Dévisser l’écrou -2- à l’aide de l’embout -T40078-.
– Dévisser les vis -flèches- dans le passage de roues.
– Dévisser les vis -flèches-.
– Tirer le verrouillage -1- vers le haut -flèche-.
– Le cas échéant, dégager le faisceau de câbles électriques.
– Décrocher la partie latérale au niveau du panneau latéral, en procédant vers l’extérieur, et retirer légèrement le bouclier de pare-chocs -2-.
– Débrancher les connecteurs -1 et 2-.
– Poser le bouclier de pare-chocs sur un support souple.
Repose du pare choc arrière Audi A3 S-Line/S3 et Sportback
Pour la repose, procéder dans l’ordre inverse de la dépose en tenant compte de ce qui suit :
– Sur les véhicules dotés de l’assistant de changement de voie, il faut recalibrer le calculateur d’assistant de changement de voie -J769-/-J770-
Monogrammes et emblèmes Pare Chocs Arrière vue d’ensemble du montage
Ci dessous, voici les différents emplacement des logos, badges, monogrammes et emblèmes que l’on retrouve sur à l’arrière.
Audi A3
- Cote -a- = 482 mm
- Cote -b- = 50 mm
- Cote -c- = 18 mm
- Cote -d- pas sur l’Audi A3
- Cote -e- = 50 mm
- Cote -f- = 4 mm
Sportback
- Cote -a- = 482 mm
- Cote -b- = 49 mm
- Cote -c- = 25,5 mm
- Cote -d- = 20 mm pour monogramme Chine
- Cote -e- = 49 mm
- Cote -f- = 4 mm
Berline
- Cote -a- = 461 mm
- Cote -b- = 45 mm
- Cote -c- = 12 mm
- Cote -d- = 15 mm pour monogramme Chine
- Cote -e- = 46 mm
- Cote -f- = 4 mm
Emblème Audi Black
Référence ETKA : 8K5853302
Emblème Audi Chromé
Référence ETKA : 8V08537422ZZ, 8V48537422ZZ, 8V78537422ZZ
